Finom osztású indexelő hernyócsavarok - gombbal

KAROS ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL

Ver. 22V01-0124

KAROS ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL

W816 - KAROS ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL

(3) Kar öntöttvas zamakból.
W816:

(3) Szatén.
(1-2-4) Sima.

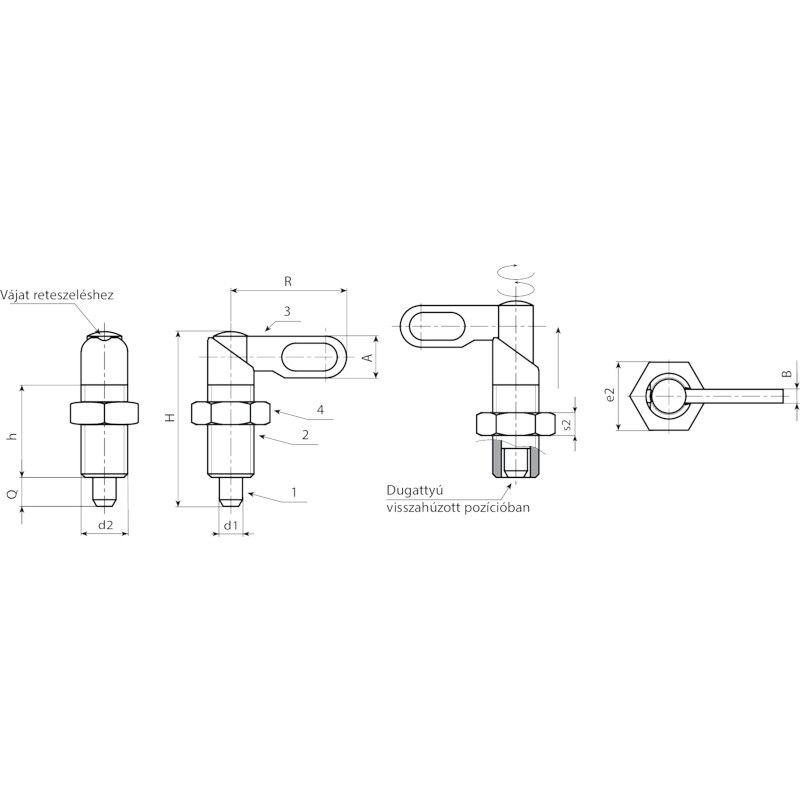

  • Műszaki jellemzők

    Anyagok:
    (3) Kar öntöttvas zamakból.
    W816:
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    (2) Menetes, esztergált nagy ellenállású acéltest horonnyal a zárpozícióhoz.
    (4) Menetes acél záróanya (UNI 5589).
    (5) Horganyzott acél rugó.
    W816CIN:
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (2) Menetes esztergált nagy ellenállású rozsdamentes acéltest (AISI 303) horonnyal a zárpozícióhoz.
    (4) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
    (5) Rozsdamentes acélrugó (AISI 301).

    Felületkikészítés:
    (3) Szatén.
    (1-2-4) Sima.

    Szín:
    (3) Epoxipor bevonatú, fekete (RAL 9011).
    W816: (1-2-4) Fekete oxiddal kezelt.
    W816CIN: (1-2-4) Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre és speciális mennyiségek esetében a dugattyút standard durva osztással tudjuk szállítani.
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

Alternatív termékek
W816 változat - fekete oxiddal kezelt acél
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
W816 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
