W816

Émbolos de indexación roscados de paso fino - con botón

ÉMBOLO DE INDEXACIÓN DE PALANCA ROSCADO CON BLOQUEO DE ACERO - CON TUERCA

Ver. 22V01-0124

ÉMBOLO DE INDEXACIÓN DE PALANCA ROSCADO CON BLOQUEO DE ACERO - CON TUERCA

W816 - ÉMBOLO DE INDEXACIÓN DE PALANCA ROSCADO CON BLOQUEO DE ACERO - CON TUERCA

(3) Palanca de zamak fundido a presión.
W816:

(3) Satinada.
(1-2-4) Lisa.

  • Características técnicas

    Materiales:
    (3) Palanca de zamak fundido a presión.
    W816:
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    (2) Cuerpo torneado y roscado de acero de alta resistencia, con alojamiento de bloqueo.
    (4) Tuerca de bloqueo roscada de acero (UNI 5589).
    (5) Muelle de acero galvanizado.
    W816CIN:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (2) Cuerpo torneado y roscado de acero inoxidable (AISI 303) de alta resistencia, con alojamiento de bloqueo.
    (4) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
    (5) Muelle de acero inoxidable (AISI 301).

    Superficie:
    (3) Satinada.
    (1-2-4) Lisa.

    Color:
    (3) Pintada con polvos epoxídicos, color negro (RAL 9011).
    W816: (1-2-4) Pavonado.
    W816CIN: (1-2-4) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, la rosca se puede suministrar de paso grueso estándar.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W816 - de acero pavonado

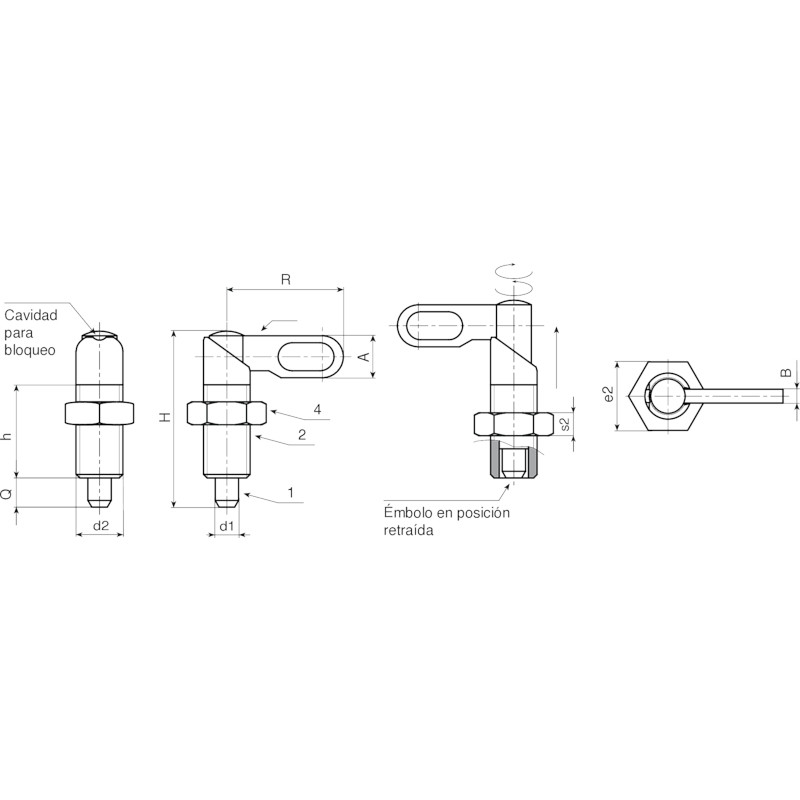

Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Versión W816 CIN - de acero inoxidable (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
