Êmbolos de indexação roscados de passo fino - com manípulo

ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO - COM PORCA

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO - COM PORCA

W816 - ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO - COM PORCA

(3) Alavanca em zamak fundido sob pressão.
W816:

(3) Acetinada.
(1-2-4) Lisa.

  • Características técnicas

    Materiais:
    (3) Alavanca em zamak fundido sob pressão.
    W816:
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (2) Corpo torneado roscado em aço de alta resistência, com alojamento de bloqueio.
    (4) Porca de bloqueio roscada em aço (UNI 5589).
    (5) Mola em aço zincado.
    W816CIN:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (2) Corpo torneado roscado em aço inoxidável (Aisi 303) de alta resistência, com alojamento de bloqueio.
    (4) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
    (5) Mola em aço inoxidável (Aisi 301).

    Superfície:
    (3) Acetinada.
    (1-2-4) Lisa.

    Cor:
    (3) Pintada a pó epóxi, preto (RAL 9011).
    W816: (1-2-4) Preto do óxido.
    W816CIN: (1-2-4) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido e por quantidade, a rosca pode ser fornecida com passo grosso padrão.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W816 - em aço preto do óxido

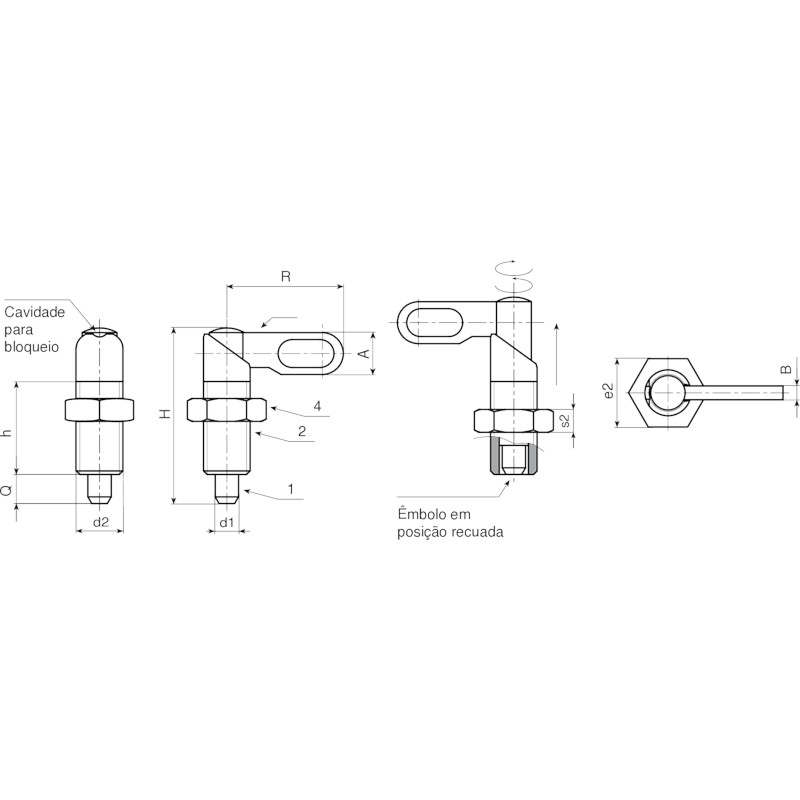

Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Versão W816 CIN - em aço inoxidável (Aisi 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
