Rastbolzen mit Feinsteigung - mit Griff

RASTRIEGEL AUS STAHL - MIT RASTSPERRE UND KONTERMUTTER

Ausf. 22V01-0124

RASTRIEGEL AUS STAHL - MIT RASTSPERRE UND KONTERMUTTER

W816 - RASTRIEGEL AUS STAHL - MIT RASTSPERRE UND KONTERMUTTER

(3) Hebel aus Zamakdruckguss.
W816:

(3) Matt.
(1-2-4) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Hebel aus Zamakdruckguss.
    W816:
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (2) Gehäuse mit Außengewinde aus gehärtetem Stahl
    (4) Kontermutter aus Stahl (UNI 5589).
    (5) Feder aus verzinktem Stahl.
    W816CIN:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Gehäuse mit Außengewinde aus Edelstahl (AISI 303)
    (4) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
    (5) Feder aus Edelstahl (AISI 301).

    Oberfläche:
    (3) Matt.
    (1-2-4) Glatt.

    Farbe:
    (3) Epoxydstaubbeschichtet, schwarz (RAL 9011).
    W816: (1-2-4) Brüniert.
    W816CIN: (1-2-4) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist das Gewinde mit anderen Gewindesteigungen lieferbar.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W816 - aus brüniertem Stahl

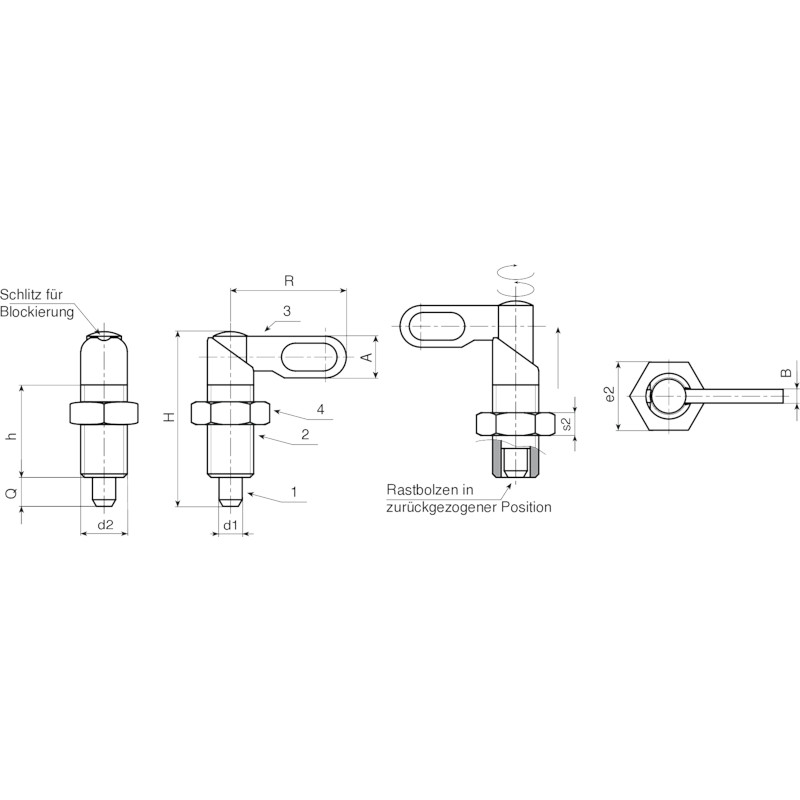

Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174

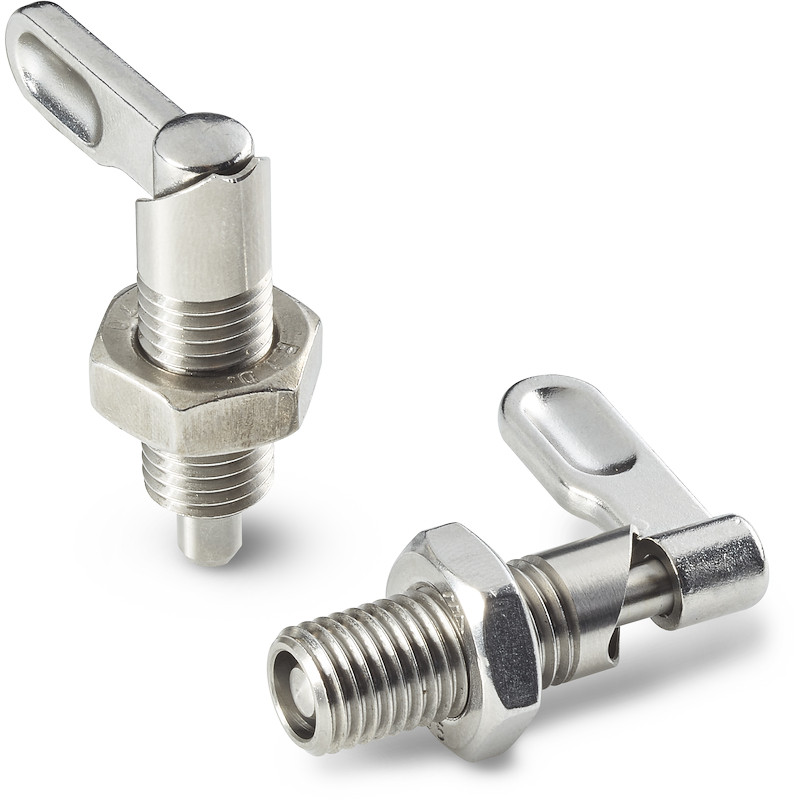

Ausführung W816 CIN - aus Edelstahl (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
