22

W816

Blokkeerbouten met fijne schroefdraad - met knop

GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF EN MOER

Ver. 22V01-0124

GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF EN MOER

W816 - GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF EN MOER

(3) Greep in gegoten zamak.
W816:

(3) Gesatineerd.
(1-2-4) Glad.

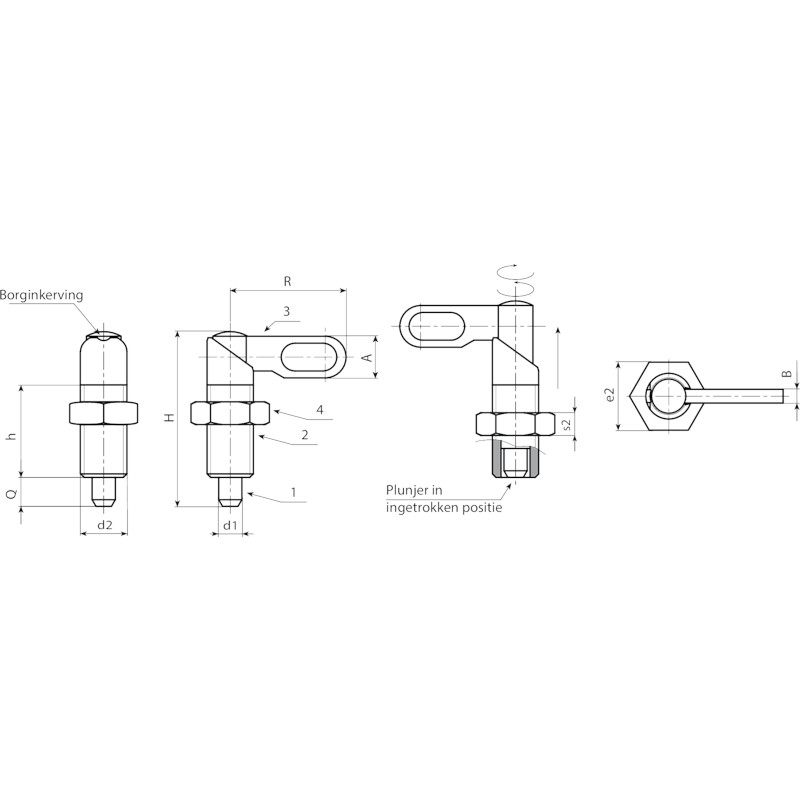

  • Technische kenmerken

    Materiaal:
    (3) Greep in gegoten zamak.
    W816:
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (2) Gedraaid en getapt lichaam in staal met hoge sterkteklasse, met borgzitting.
    (4) Getapte contramoer in staal (UNI 5589).
    (5) Veer in verzinkt staal.
    W816CIN:
    (1) Blokkeerpen in RVS (AISI 303).
    (2) Gedraaid en getapt lichaam in RVS (AISI 303) met hoge sterkteklasse, met borgzitting.
    (4) Getapte contramoer in RVS (AISI 304) (UNI 5589).
    (5) Veer in RVS (AISI 301).

    Oppervlak:
    (3) Gesatineerd.
    (1-2-4) Glad.

    Kleur:
    (3) Epoxy poedercoating, zwart (RAL 9011).
    W816: (1-2-4) Gebruineerd.
    W816CIN: (1-2-4) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan het onderdeel worden geleverd met standaard grove schroefdraad.
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W816 - in gebruineerd staal
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Versie W816 CIN - in RVS (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
