W816

Doigts d’indexage filetés petit pas - avec pommeau

DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER - AVEC ÉCROU

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER - AVEC ÉCROU

W816 - DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER - AVEC ÉCROU

(3) Levier en Zamak moulé sous pression.
W816 :

(3) Satinée.
(1-2-4) Lisse.

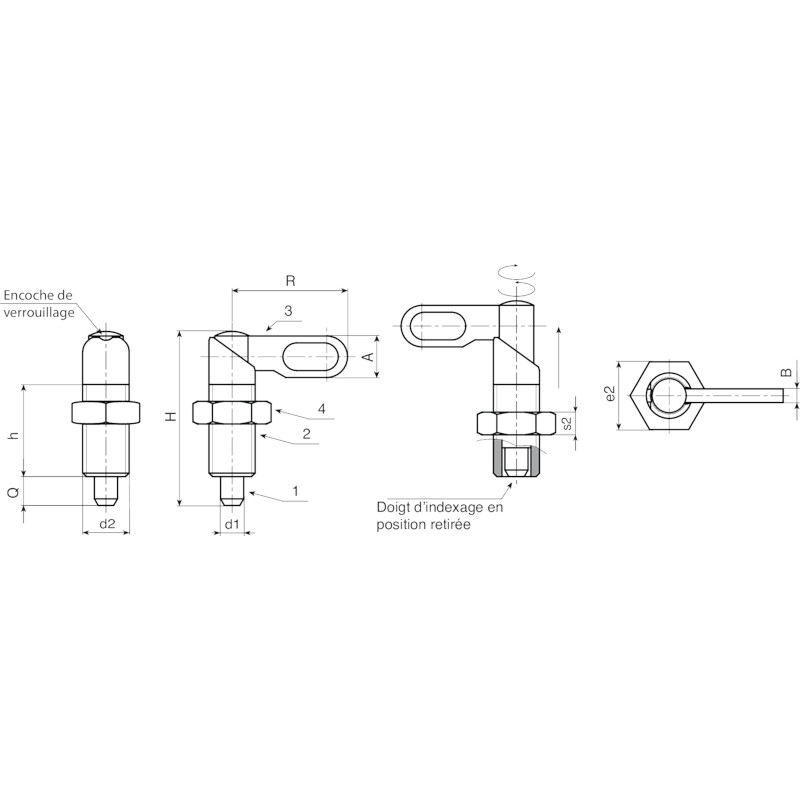

  • Caractéristiques techniques

    Matériaux :
    (3) Levier en Zamak moulé sous pression.
    W816 :
    (1) Poussoir en acier haute résistance et trempé.
    (2) Corps passé au tour et fileté en acier haute résistance avec logement de verrouillage.
    (4) Écrou de blocage fileté en acier (UNI 5589).
    (5) Ressort en acier zingué.
    W816CIN :
    (1) Poussoir en acier inox (Aisi 303).
    (2) Corps passé au tour et fileté en acier inox (Aisi 303) haute résistance avec logement de verrouillage.
    (4) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
    (5) Ressort en acier inox (Aisi 301)

    Surface :
    (3) Satinée.
    (1-2-4) Lisse.

    Couleur :
    (3) Peinture aux poudres époxy, noir (RAL 9011).
    W816 : (1-2-4) Brunie.
    W816CIN : (1-2-4) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le filetage peut être fourni avec un pas large standard.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W816 - en acier bruni
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Version W816 CIN - en acier inox (Aisi 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
