22

W911

Blokkeerbouten met fijne schroefdraad - zonder knop

GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER

W911 - GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER

(3) Veer in RVS (AISI 301).
W911:

Glad.

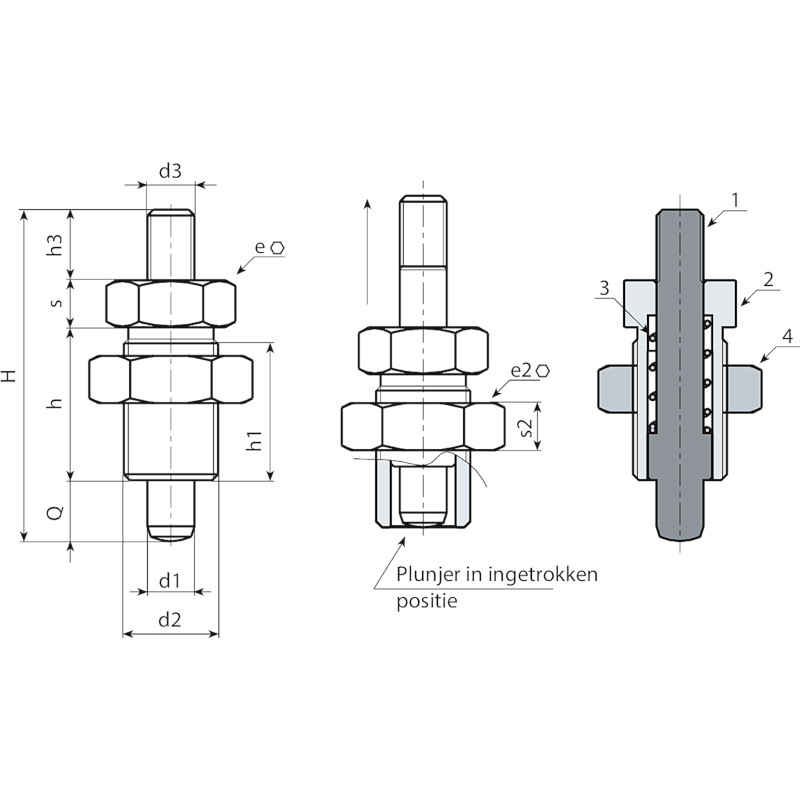

  • Technische kenmerken

    Materiaal:
    (3) Veer in RVS (AISI 301).
    W911:
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (4) Getapte contramoer in staal (UNI 5589).
    W911CIN:
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    Glad.

    Kleur:
    W911: Gebruineerd.
    W911CIN: Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag leverbaar met gedemonteerde moer.

    Opm.:
    Op dit soort blokkeerbouten kunt u alle knoppen met draadbus monteren, afzonderlijk te bestellen (zie extra foto's).

Alternatieve producten
Versie W911 - in gebruineerd staal
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
Versie W911 CIN - in RVS (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
