W911

Finom osztású indexelő hernyócsavarok - gomb nélkül

ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL ÉS ZÁRÓANYÁVAL

Ver. 22V01-0124

ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL ÉS ZÁRÓANYÁVAL

W911 - ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL ÉS ZÁRÓANYÁVAL

(3) Rozsdamentes acélrugó (AISI 301).
W911:

Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    W911:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    (4) Menetes acél záróanya (UNI 5589).
    W911CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (4) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:
    Sima.

    Szín:
    W911: Fekete oxiddal kezelt.
    W911CIN: Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

    Megjegyzés:
    Ez a dugattyú változat bármilyen, menetes betéttel ellátott kézikerékhez csatlakoztatható, amit külön kell megrendelni (lásd a kiegészítő képeket).

Alternatív termékek
W911 változat - fekete oxiddal kezelt acél

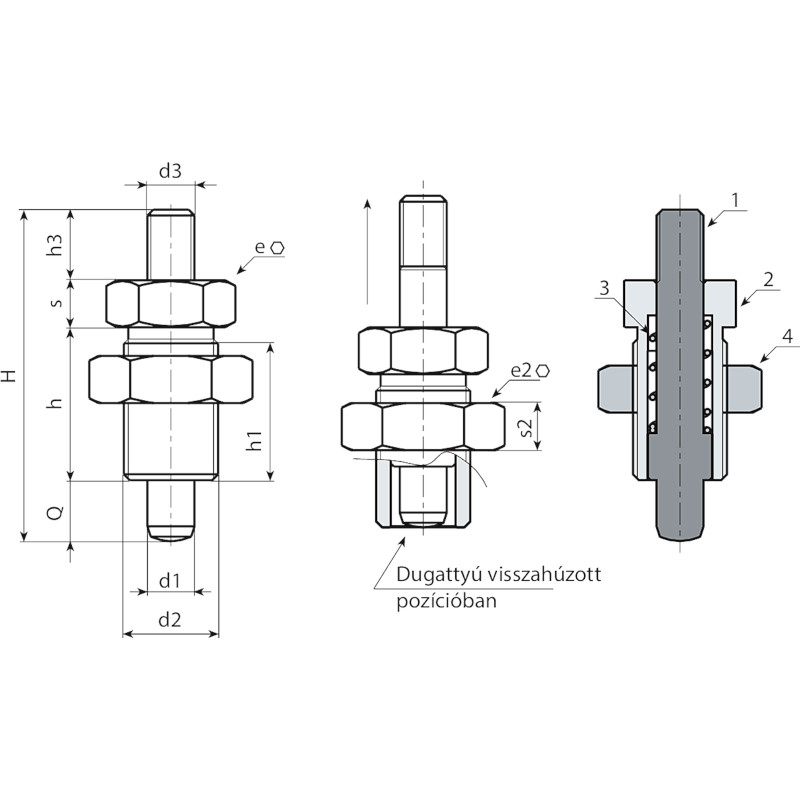

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
W911 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
