Spintori filettati passo fine - senza pomello

SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E CON DADO DI BLOCCAGGIO

Ver. 22V01-0124

SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E CON DADO DI BLOCCAGGIO

W911 - SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E CON DADO DI BLOCCAGGIO

(3) Molla in acciaio inox, (Aisi 301).
W911:

Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    W911:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (4) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W911CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (4) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    Liscia.

    Colore:
    W911: Brunito.
    W911CIN: Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta il dado può essere fornito smontato.

    Nota:
    Questa versione di spintore può essere accoppiata con qualsiasi volantino con boccola filettata, da ordinare separatamente (vedi foto aggiuntive).

Prodotti alternativi
Versione W911 - in acciaio brunito

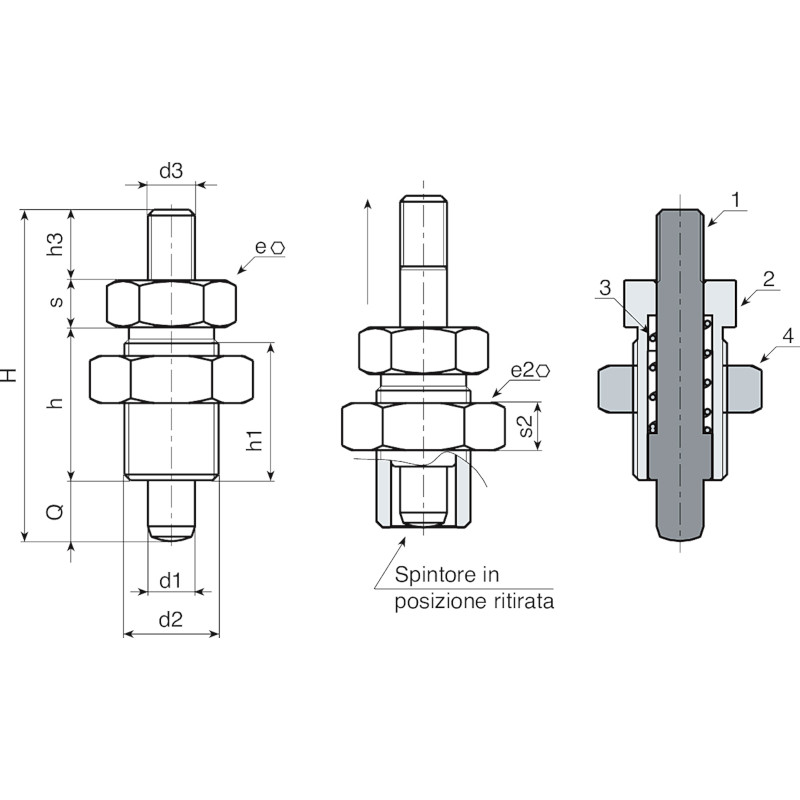

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
Versione W911 CIN - in acciaio inox (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
