Rastbolzen mit Feinsteigung - mit Griff

RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

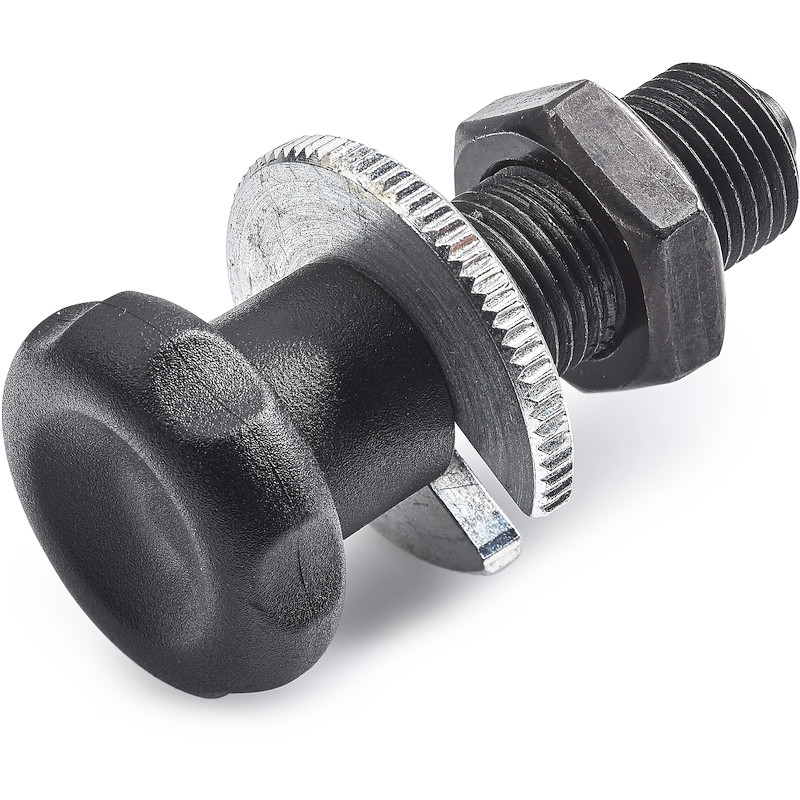

W805 - RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-5) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W805:
    (2) Gehäuse mit Außengewinde aus gehärtetem Stahl, mit 2 Nuten zur Schlüsselaufnahme.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (5) Kontermutter aus Stahl (UNI 5589).
    W805CIN:
    (2) Gehäuse mit Außengewinde aus Edelstahl (AISI 303), mit 2 Nuten zur Schlüsselaufnahme.
    (1) Raststift aus Edelstahl (AISI 303).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    (4) Matt.
    (1-2-5) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W805:
    (1-2) Brüniert.
    W805CIN:
    (1-2) Natur.

    Befestigungsschlüssel:

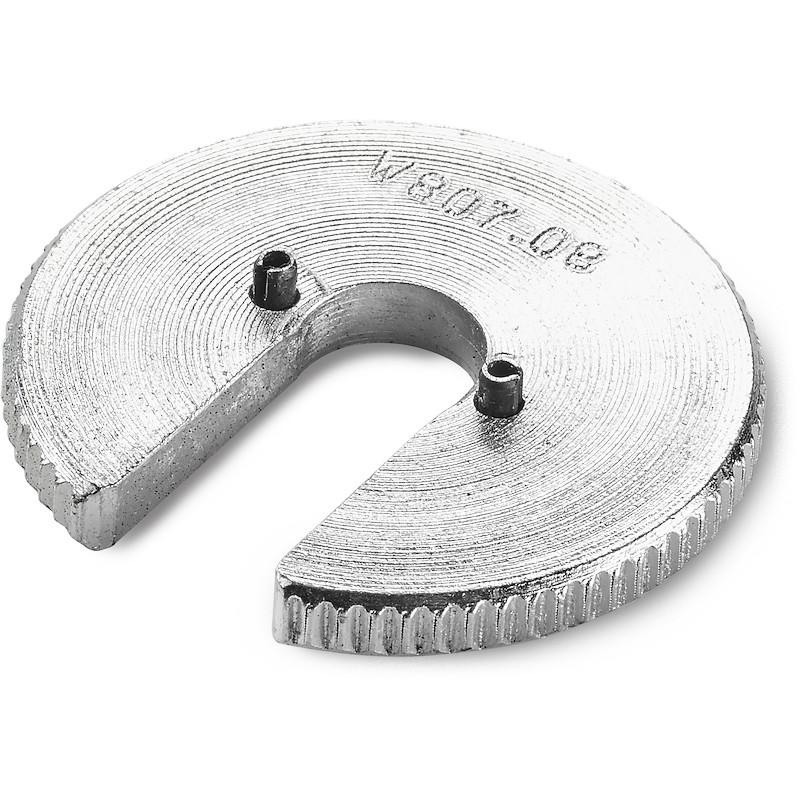

    Auf Anfrage ist der Befestigungsschlüssel mit der Artikelnummer W807 erhältlich.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.
    Auf Anfrage sind die Befestigungsschlüssel erhältlich.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W805 - aus brüniertem Stahl

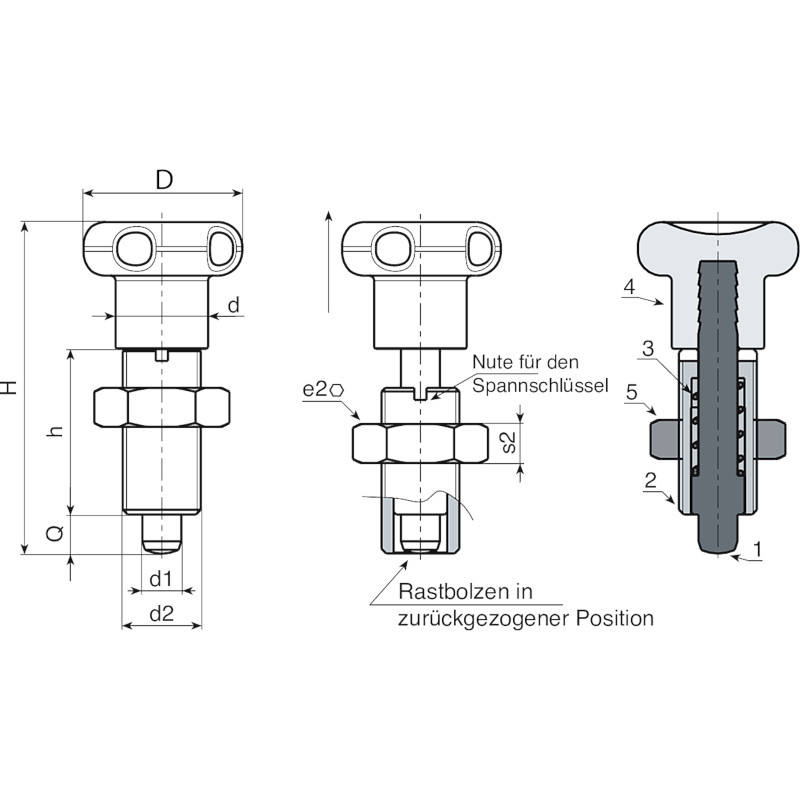

Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
Ausführung W805 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
