W805

Kierteitetyt lukitustapit, hieno kierre - nupillinen

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI – MUKANA LUKITUSMUTTERI

Ver. 22V01-0124

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI – MUKANA LUKITUSMUTTERI

W805 - NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI – MUKANA LUKITUSMUTTERI

(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2-5) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W805:
    (2) Kierteitetty runko sitkeää terästä, avainpesä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    W805CIN:
    (2) Kierteitetty runko ruostumatonta terästä (AISI 303), avainpesä.
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    (4) Satinoitu.
    (1-2-5) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W805:
    (1-2) Mustattu.
    W805CIN:
    (1-2) Käsittelemätön.

    Kiinnitysavain:
    Tilauksesta on saatavana kiristysavain, koodi W807.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.
    Tilauksesta on mahdollista toimittaa kiristysavaimet.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W805 - mustattua terästä

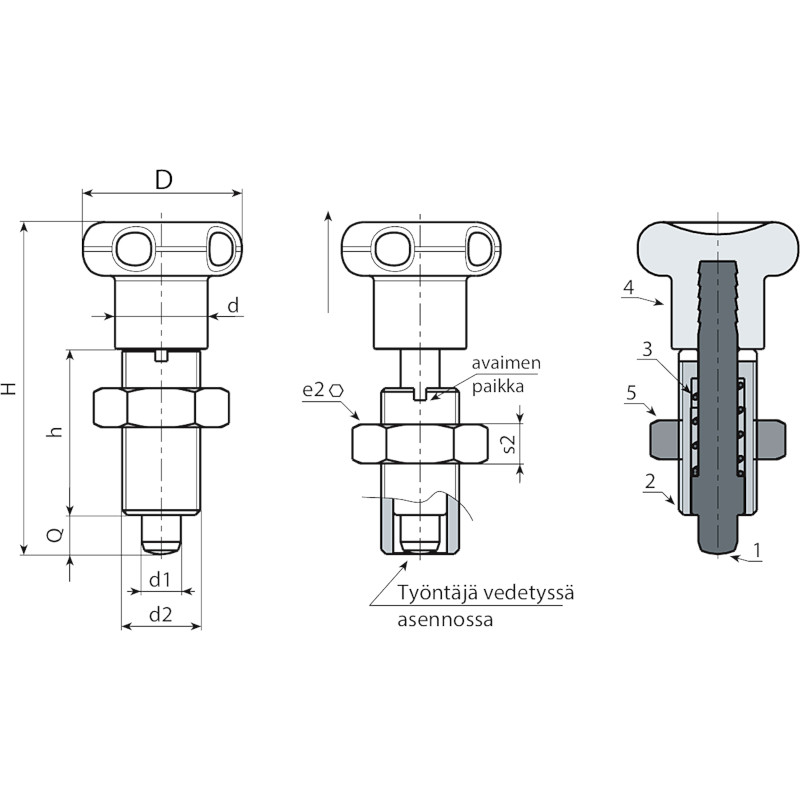

Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
Versio W805 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
