W805

Штифты стопорные резьбовые с мелким шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, БЕЗ НАКИДНОЙ ГАЙКИ, СО БЛОКИРУЮЩЕЙ ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, БЕЗ НАКИДНОЙ ГАЙКИ, СО БЛОКИРУЮЩЕЙ ГАЙКОЙ

W805 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, БЕЗ НАКИДНОЙ ГАЙКИ, СО БЛОКИРУЮЩЕЙ ГАЙКОЙ

(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-5) Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W805:
    (2) Резьбовой корпус из высокопрочной стали, с гнездом под ключ
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W805CIN:
    (2) Резьбовой корпус из нержавеющей стали (AISI 303), с гнездом под ключ
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4) Сатинирован.
    (1-2-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W805:
    (1-2) Воронен.
    W805CIN:
    (1-2) Натуральн.

    Монтажный ключ:
    По запросу поставляется монтажный ключ, код W807.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.
    По запросу возможна поставка монтажных ключей.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W805 - из вороненой стали

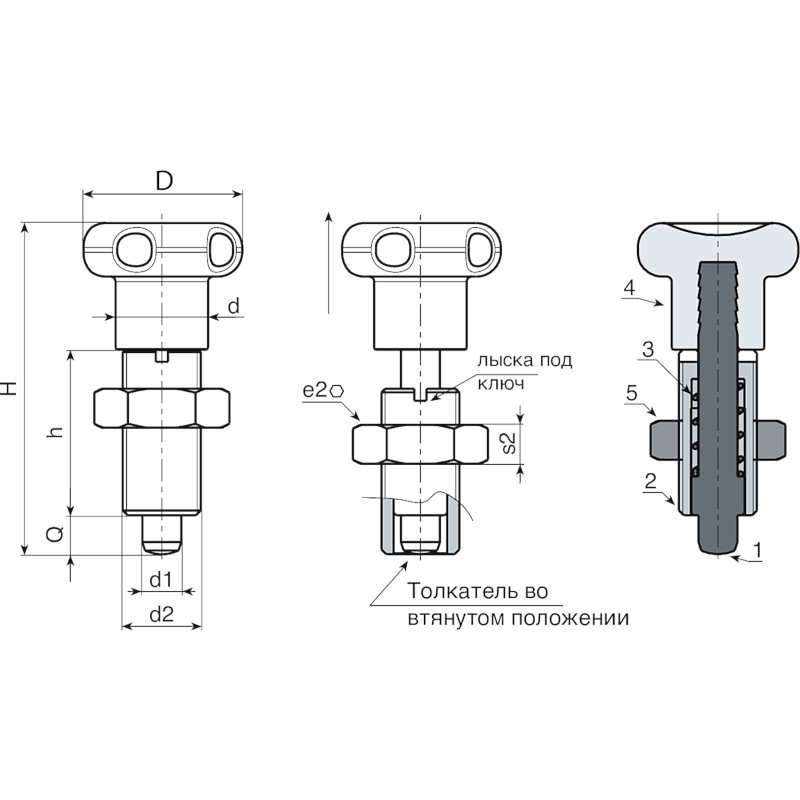

Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
Версия W805 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
