22

W720CIN

Kierteitetyt lukitustapit, hieno kierre - kokonaan ruostumatonta terästä

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

W720CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).

Satinoitu.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).

    Pinta:
    Satinoitu.

    Väri:
    Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Määrästä riippuen tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.

Vaihtoehtoiset tuotteet
Versio W720CIN - ilman mutteria

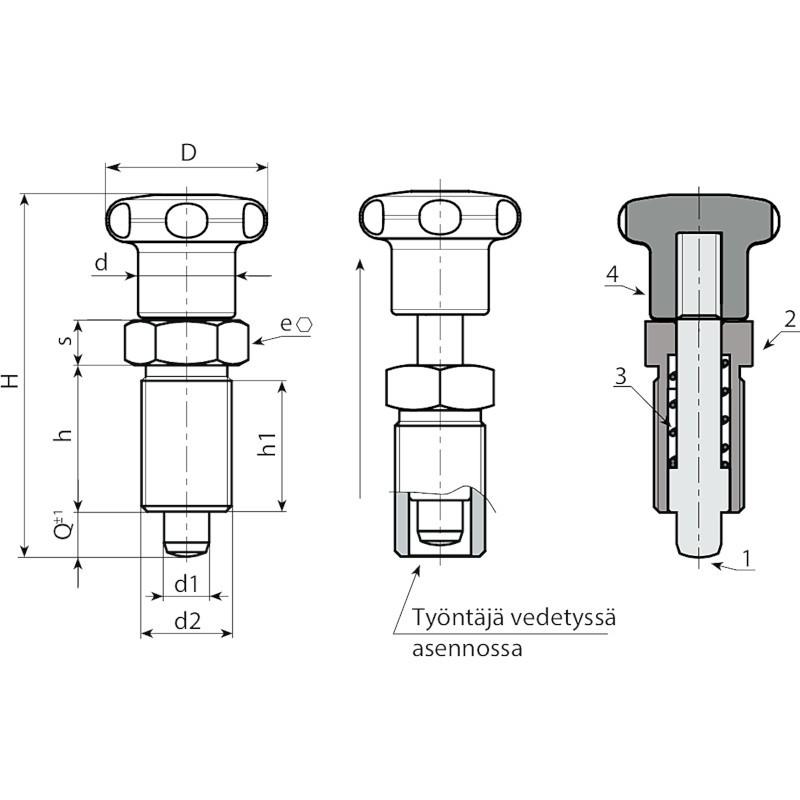

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
