W720CIN

Émbolos de indexación roscados de paso fino - inoxidable integral

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL

W720CIN - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).

Satinada.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).

    Superficie:
    Satinada.

    Color:
    Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, el émbolo de indexación se puede suministrar completamente desmontado.

Productos alternativos
Versión W720CIN - sin tuerca

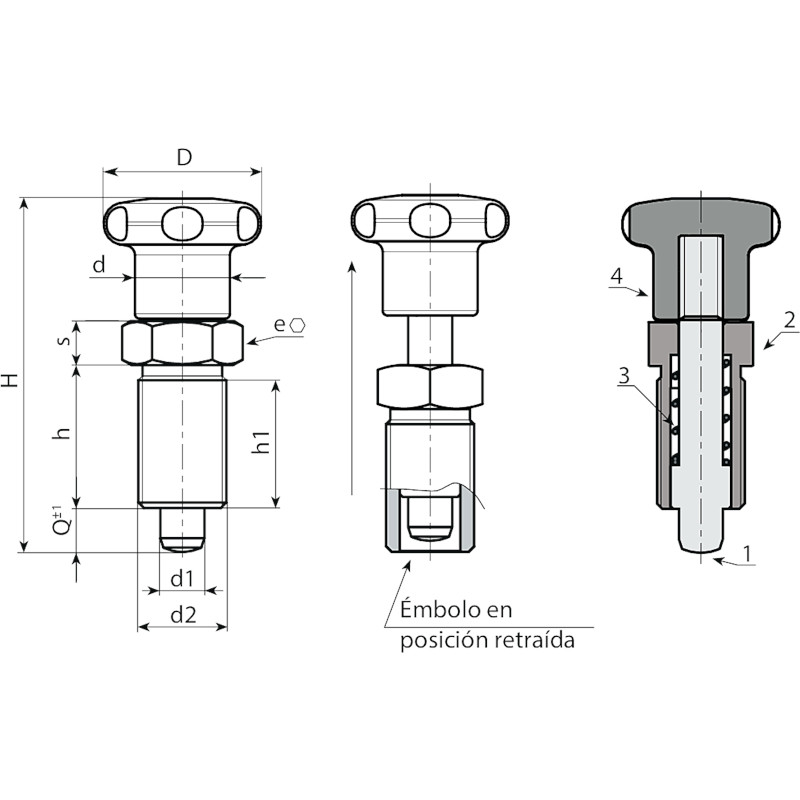

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
