W810

Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

W810 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2) Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W810:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W810CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    (4) Satinada.
    (1-2) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W810:
    (1-2) Pavonado.
    W810 CIN:
    (1-2) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.

Productos alternativos
Versión W810 - de acero pavonado

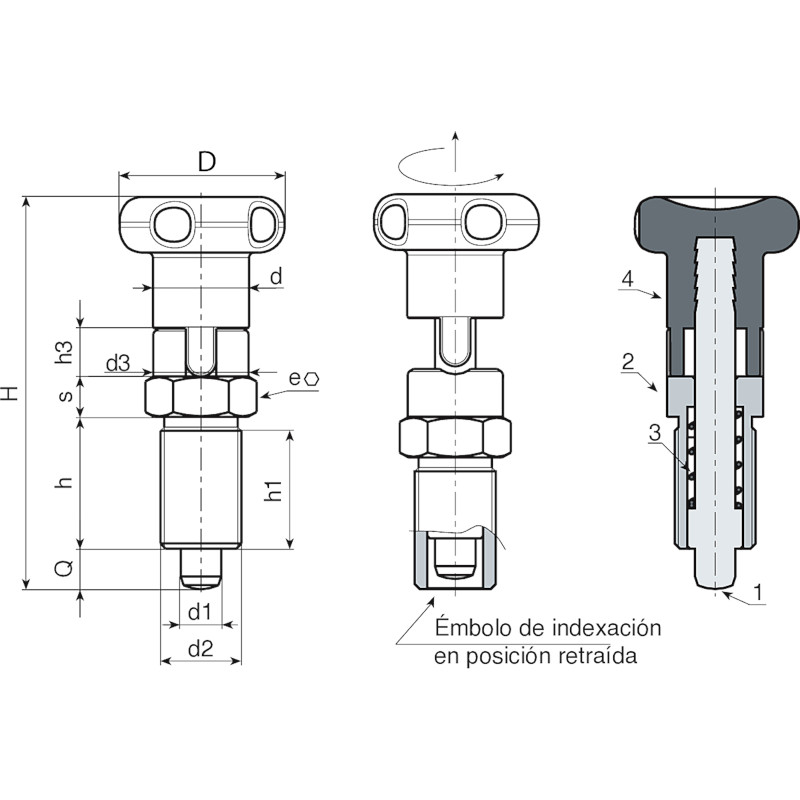

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
Versión W810 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
