22

W810

Finom osztású indexelő hernyócsavarok - gombbal

GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL

Ver. 22V01-0124

GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL

W810 - GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL

(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.

(4) Szatén.
(1-2) Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    (4) Merevített poliamid marokgomb. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.
    W810:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    W810CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    Felületkikészítés:
    (4) Szatén.
    (1-2) Sima.

    Szín:
    (4) Fekete (RAL 9011).
    W810:
    (1-2) Fekete oxiddal kezelt.
    W810 CIN:
    (1-2) Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:
    Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot [oldalTitoloTabellaColori.

Alternatív termékek
W810 változat - fekete oxiddal kezelt acél

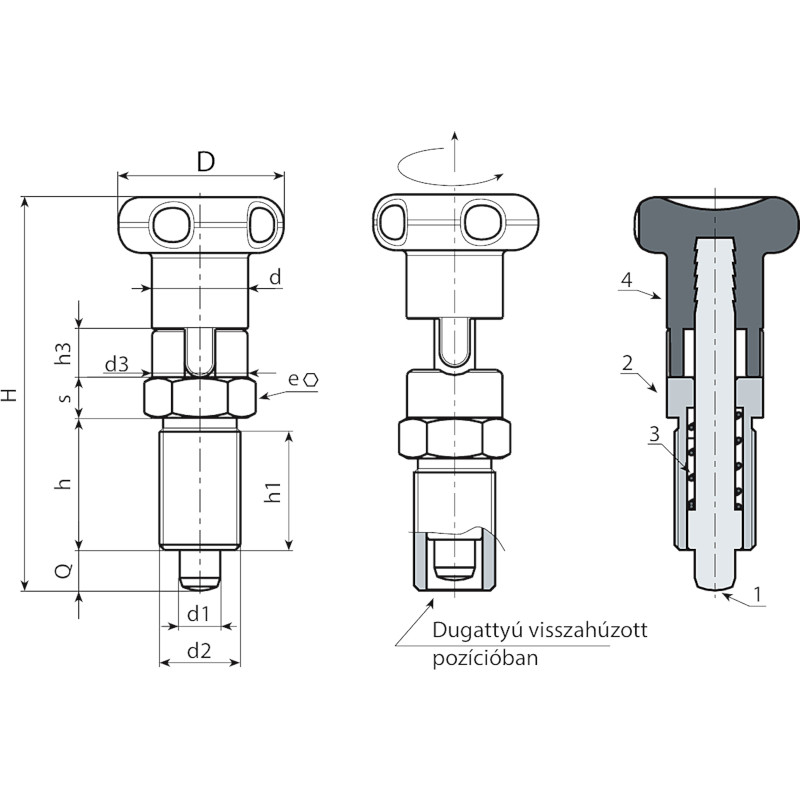

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
W810 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
