W810

Spintori filettati passo fine - con pomello

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO

W810 - POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO

(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W810:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    W810CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).

    Superficie:
    (4) Satinata.
    (1-2) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    W810:
    (1-2) Brunito.
    W810 CIN:
    (1-2) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.

Prodotti alternativi
Versione W810 - in acciaio brunito

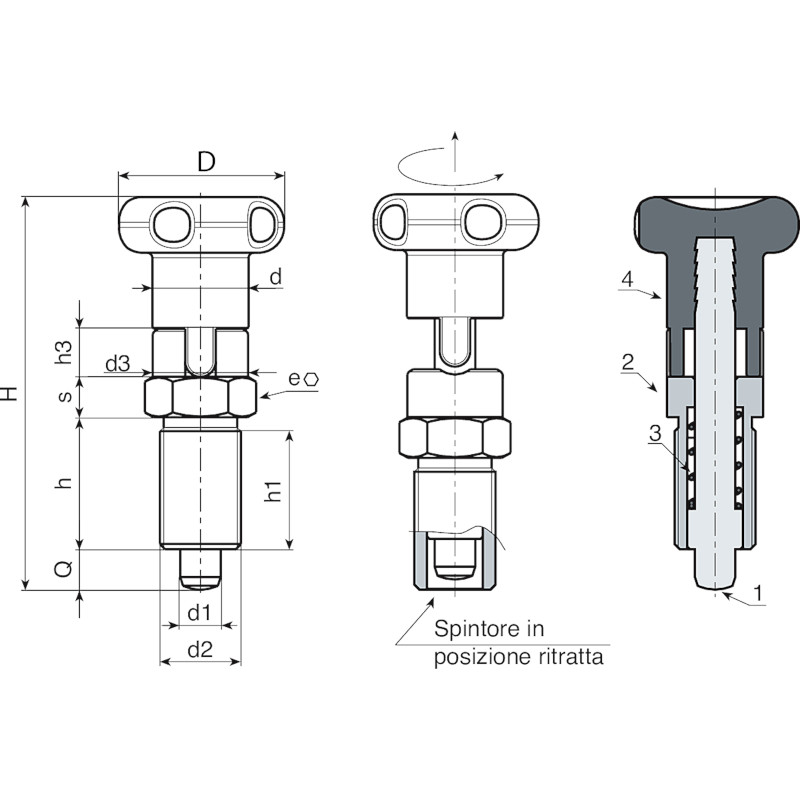

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
Versione W810 CIN - in acciaio inox (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
