W802

Spintori filettati passo fine - senza pomello

SPINTORE FILETTATO IN ACCIAIO

Ver. 22V01-0124

(3) Molla in acciaio inox, (Aisi 301).
W802:

Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    W802:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    W802CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).

    Superficie:
    Liscia.

    Colore:
    W802: Brunito.
    W802CIN: Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Nessuna.

    Nota:
    Questa versione di spintore può essere accoppiata con qualsiasi volantino con boccola filettata, da ordinare separatamente (vedi foto aggiuntive).

Prodotti alternativi
Versione W802 - in acciaio brunito

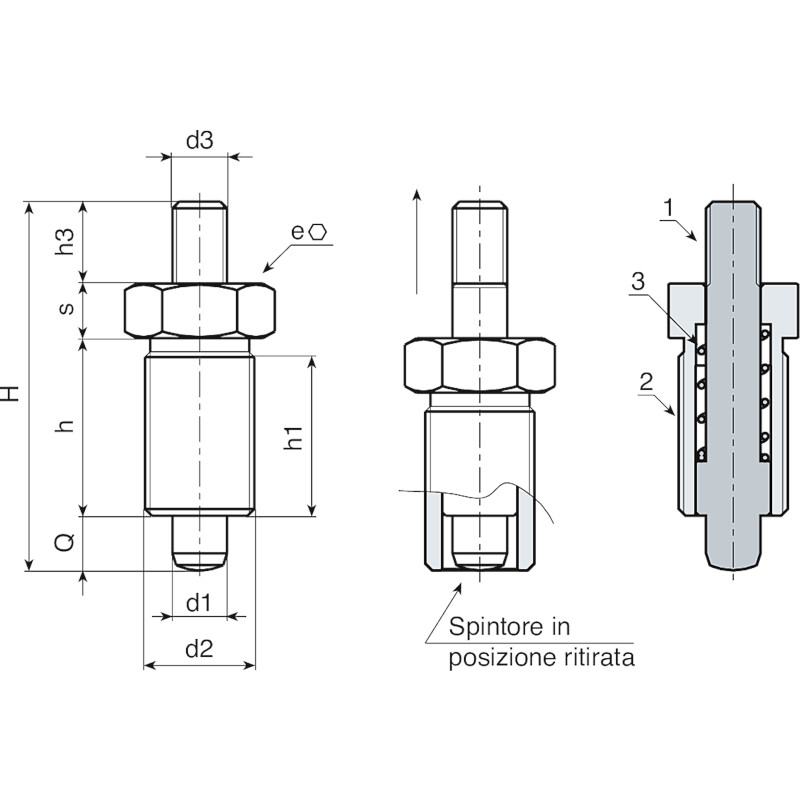

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
Versione W802 CIN - in acciaio inox (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
