Émbolos de indexación roscados de paso fino - sin botón

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

Ver. 22V01-0124

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

W802 - ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

(3) Muelle de acero inoxidable (AISI 301).
W802:

Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    W802:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W802CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    Lisa.

    Color:
    W802: Pavonado.
    W802CIN: Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Ninguna.

    Nota:
    Esta versión de émbolo de indexación se puede acoplar con cualquier pomo con casquillo roscado, disponible por separado (véanse las fotografías adicionales).

Productos alternativos
Versión W802 - de acero pavonado

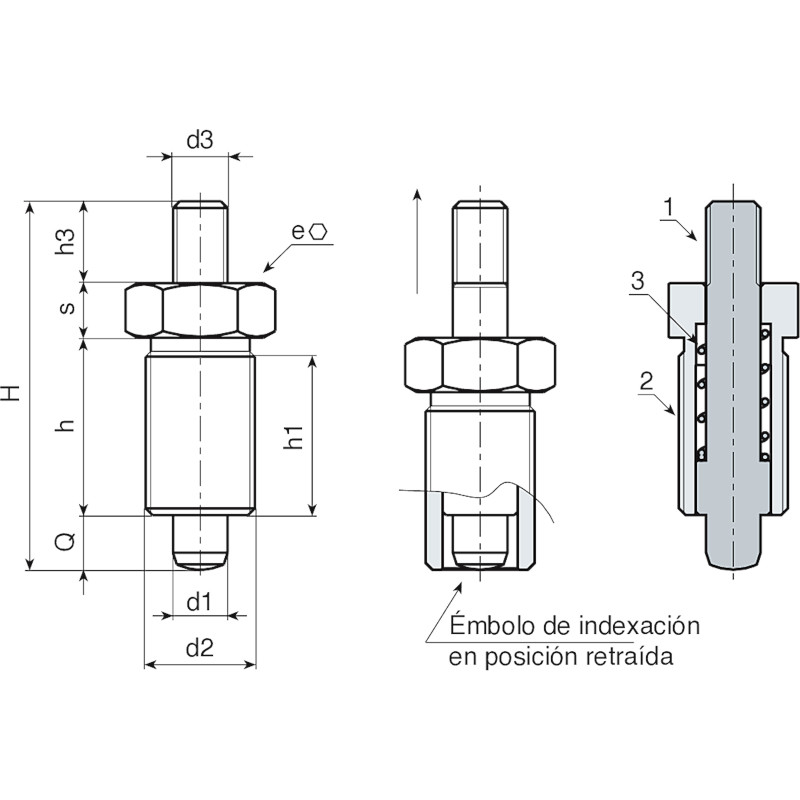

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
Versión W802 CIN - de acero inoxidable (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
