22

W802

Finom osztású indexelő hernyócsavarok - gomb nélkül

ACÉL INDEXELŐ HERNYÓCSAVAR

Ver. 22V01-0124

ACÉL INDEXELŐ HERNYÓCSAVAR

W802 - ACÉL INDEXELŐ HERNYÓCSAVAR

(3) Rozsdamentes acélrugó (AISI 301).
W802:

Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    W802:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    W802CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    Felületkikészítés:
    Sima.

    Szín:
    W802: Fekete oxiddal kezelt.
    W802CIN: Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:
    Nincs.

    Megjegyzés:
    Ez a dugattyú változat bármilyen, menetes betéttel ellátott kézikerékhez csatlakoztatható, amit külön kell megrendelni (lásd a kiegészítő képeket).

Alternatív termékek
W802 változat - fekete oxiddal kezelt acél

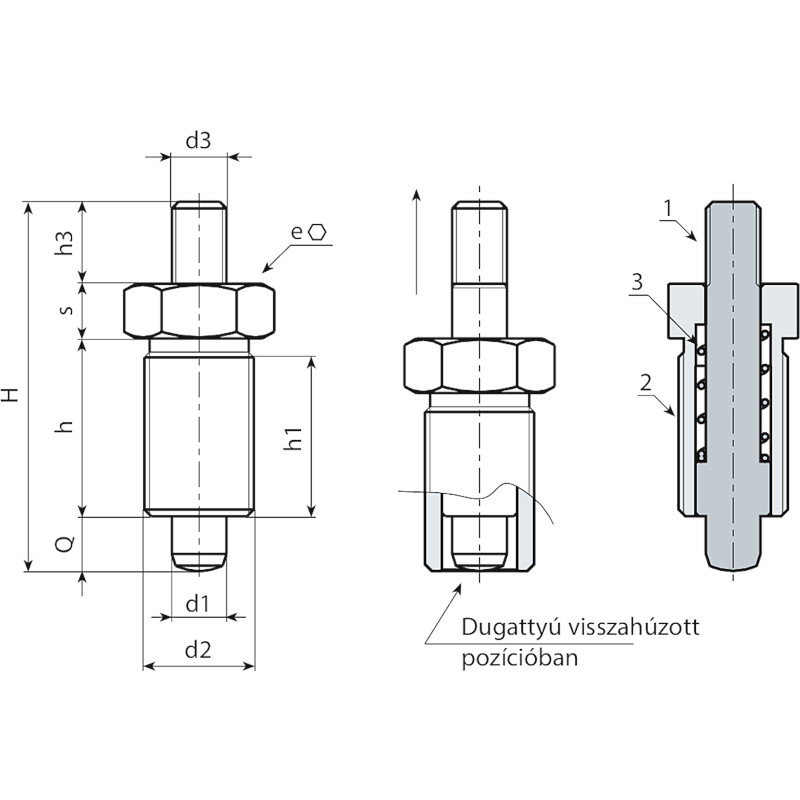

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
W802 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
