Rastbolzen mit Feinsteigung - mit Griff

RASTBOLZEN AUS STAHL MIT GRIFF

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT GRIFF

W800 - RASTBOLZEN AUS STAHL MIT GRIFF

(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W800:
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    W800CIN:
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:
    (4) Matt.
    (1-2-3) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W800:
    (1-2) Brüniert.
    W800CIN:
    (1-2) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

Alternativprodukte

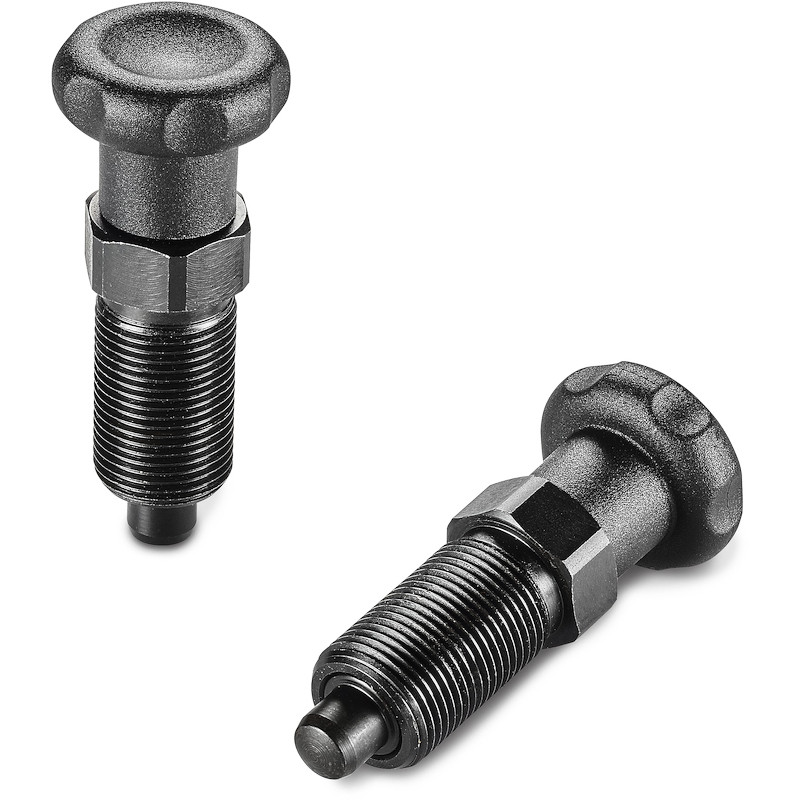

Ausführung W800 - aus brüniertem Stahl
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0006 W800.Q0501 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0007 W800.Q0601 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0008 W800.Q0801 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0010 W800.Q1001 33 79 33 30 M20x1,5 19 22 10 10 10 123

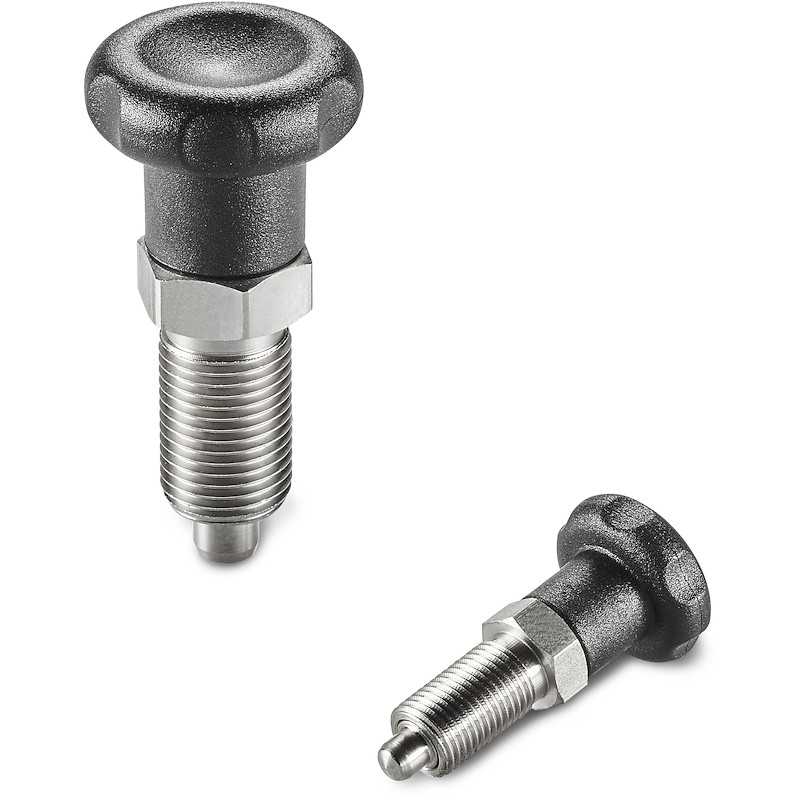

Ausführung W800 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0001 W800.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0002 W800.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0003 W800.I0801CIN 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0005 W800.I1001CIN 33 79 33 30 M20x1,5 19 22 10 10 10 123
