W806

Rastbolzen mit glattem Körper mit alternativen Befestigungen

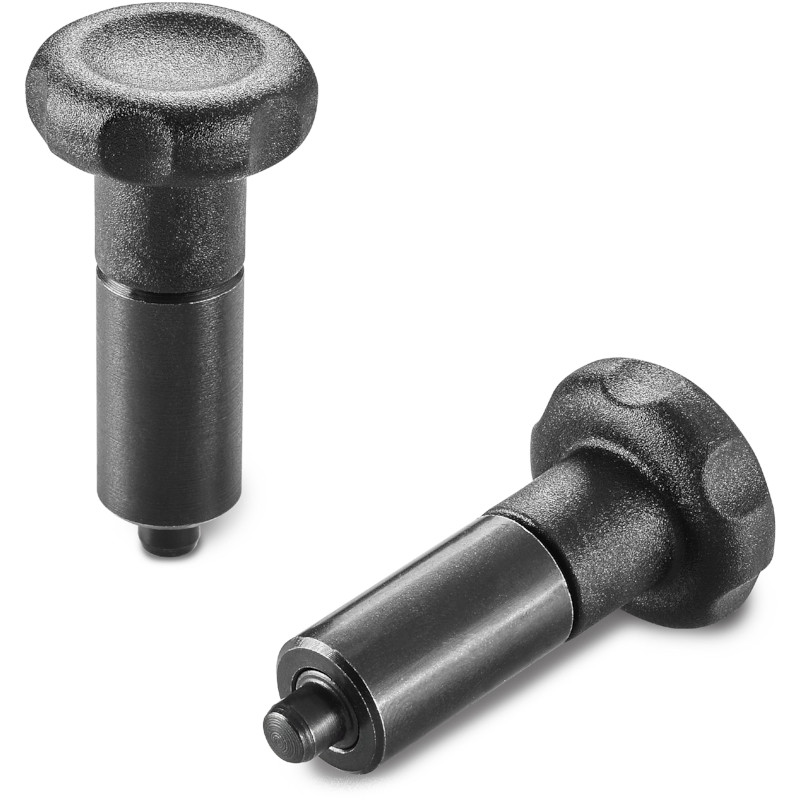

RASTBOLZEN MIT GRIFF UND AUS BRÜNIERTEM STAHL (SCHWEISSBAR)

Ausf. 22V01-0124

(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

(4) Matt.
(1-2) Glatt.

  • Technische Eigenschaften

    Material:
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    (4) Matt.
    (1-2) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    (1-2) Schwarz nach Brünierung.

    Einsatz:
    (3) Feder aus verzinktem Stahl.
    (2) Korpus aus schweißbarem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

    ACHTUNG:
    Damit beim Schweißen des Stahlkorpus an die Maschine keine Probleme auftreten, ist der Kunststoffgriff im Lieferzustand nicht montiert. Der Griff kann nach dem Abkühlen des Teils angeschraubt werden.

Alternativprodukte

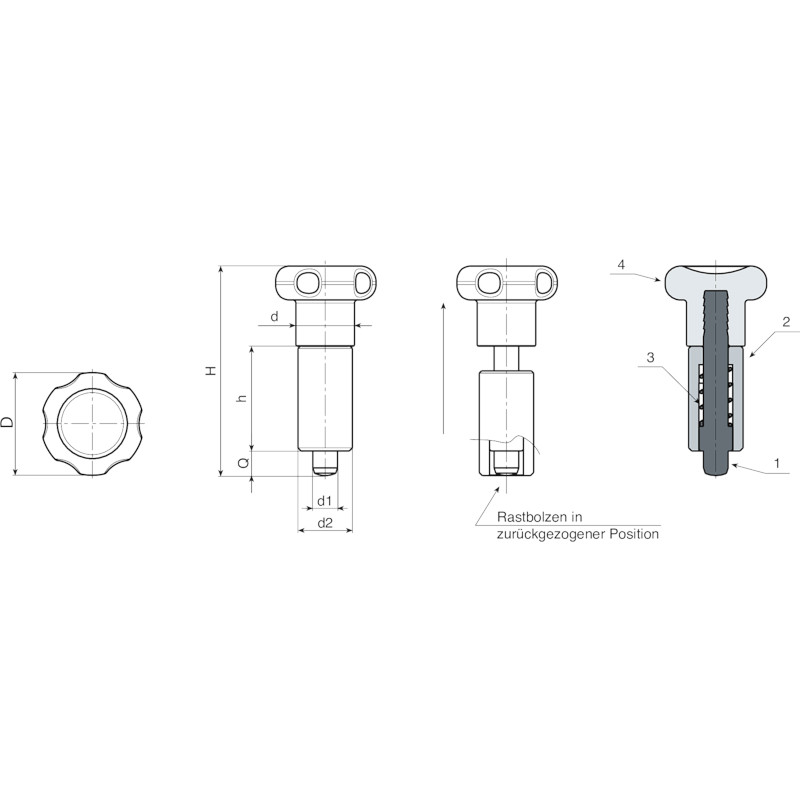

Codice Art. D H h d2 d d1 -0,02 -0,04 Q 3D
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
