W722CIN

Rastbolzen mit Feinsteigung - Ganzedelstahl

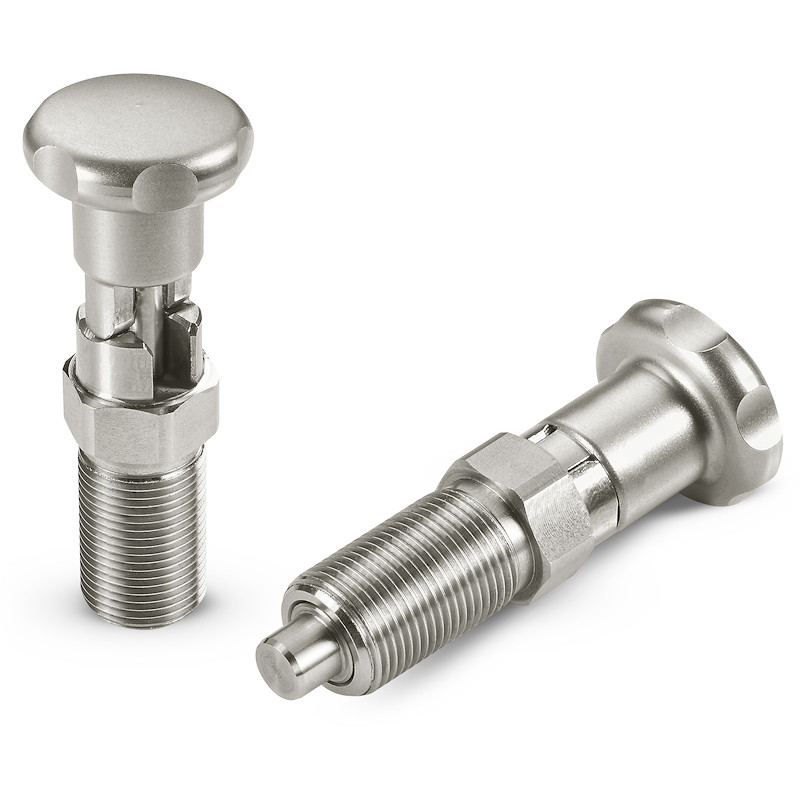

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE

Ausf. 22V01-0124

(1) Raststift aus Edelstahl (AISI 303).
(2) Sechskantmutter aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.

Alternativprodukte
Ausführung W722 CIN - ohne Mutter
Codice Art. D H h h1 h3 d2 d d3 e s d1 -0,02 -0,04 Q 3D
W722.0001 W722.I0501CIN 22 52 17 15 6.5 M10x1 12 12 12 5 5 5 -
W722.0002 W722.I0601CIN 27 61 20 18 7.5 M12x1,5 14 14 14 6 6 6 -
W722.0004 W722.I0801CIN 32 77 26 23 9.5 M16x1,5 19 19 19 8 8 8 -
W722.0005 W722.I1001CIN 33 90 33 30 11.5 M20x1,5 19 19 22 10 10 10 210
