W723CIN

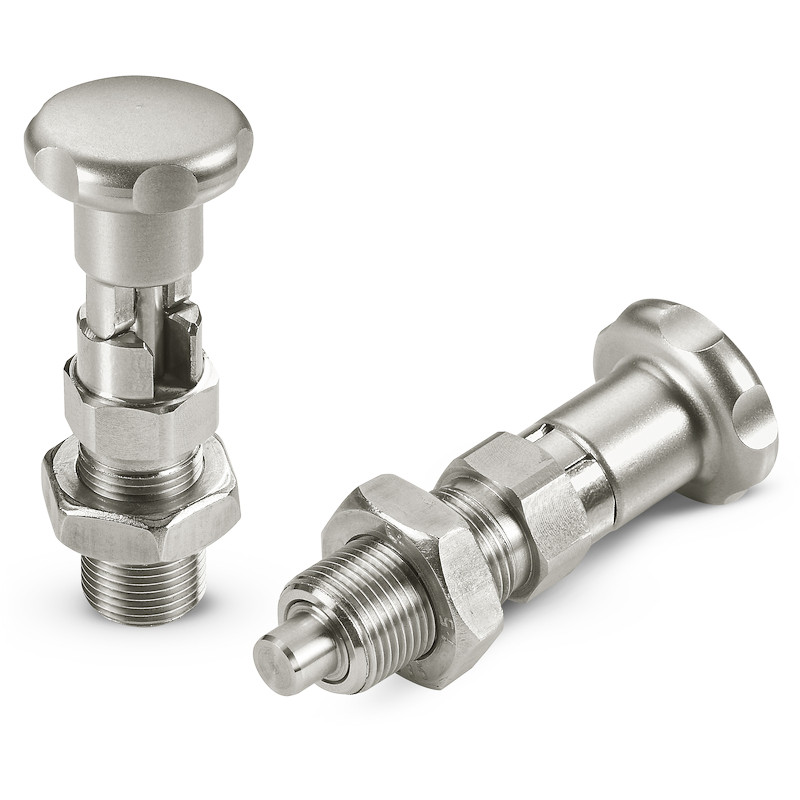

Rastbolzen mit Feinsteigung - Ganzedelstahl

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

Ausf. 22V01-0124

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT  KONTERMUTTER ERHÄLTLICH

W723CIN - RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

(1) Raststift aus Edelstahl (AISI 303).
(2) Sechskantmutter aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).
    (5) Befestigungsschraube aus Edelstahl (AISI 304) mit Innensechskant

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W723 CIN - mit Mutter
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W723.0001 W723.I0501CIN 22 52 17 15 6.5 12 M10x1 12 12 5 17 6 5 5 -
W723.0002 W723.I0601CIN 27 61 20 18 7.5 14 M12x1,5 14 14 6 19 7 6 6 -
W723.0004 W723.I0801CIN 32 77 26 23 9.5 19 M16x1,5 19 19 8 24 8 8 8 -
W723.0005 W723.I1001CIN 33 90 33 30 11.5 19 M20x1,5 20 22 10 30 9 10 10 240
