Rastbolzen mit Feinsteigung - mit Griff

GRIFF MIT RASTBOLZEN AUS STAHL - MIT LANGEN RASTSTIFT

Ausf. 22V01-0124

GRIFF MIT RASTBOLZEN AUS STAHL - MIT LANGEN RASTSTIFT

W912 - GRIFF MIT RASTBOLZEN AUS STAHL - MIT LANGEN RASTSTIFT

(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W912:
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    W912CIN:
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:
    (4) Matt.
    (1-2-3) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W912:
    (1-2) Brüniert.
    W912CIN:
    (1-2) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

Alternativprodukte

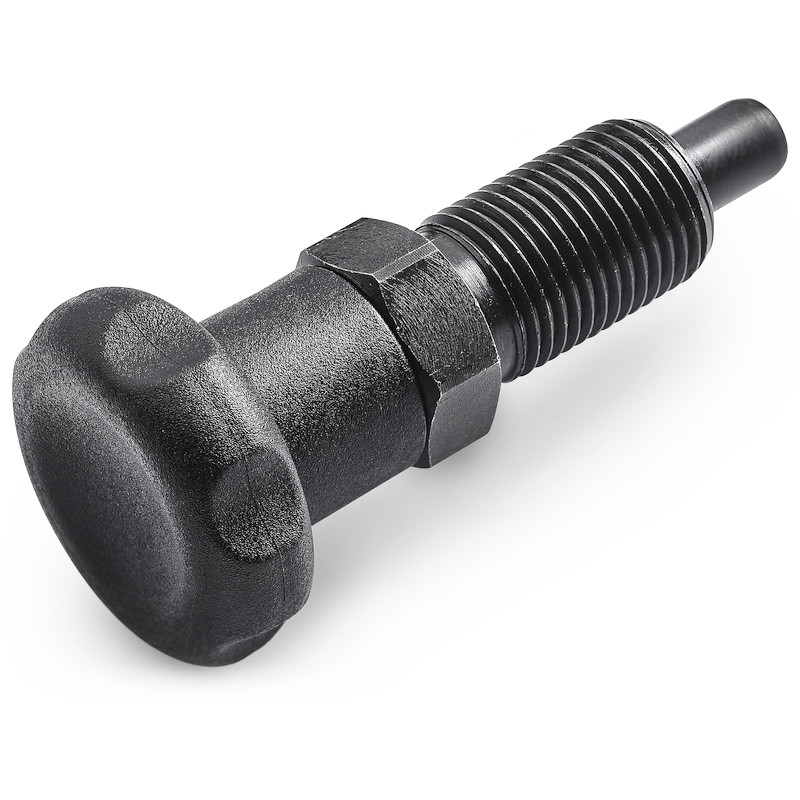

Ausführung W912 - aus brüniertem Stahl

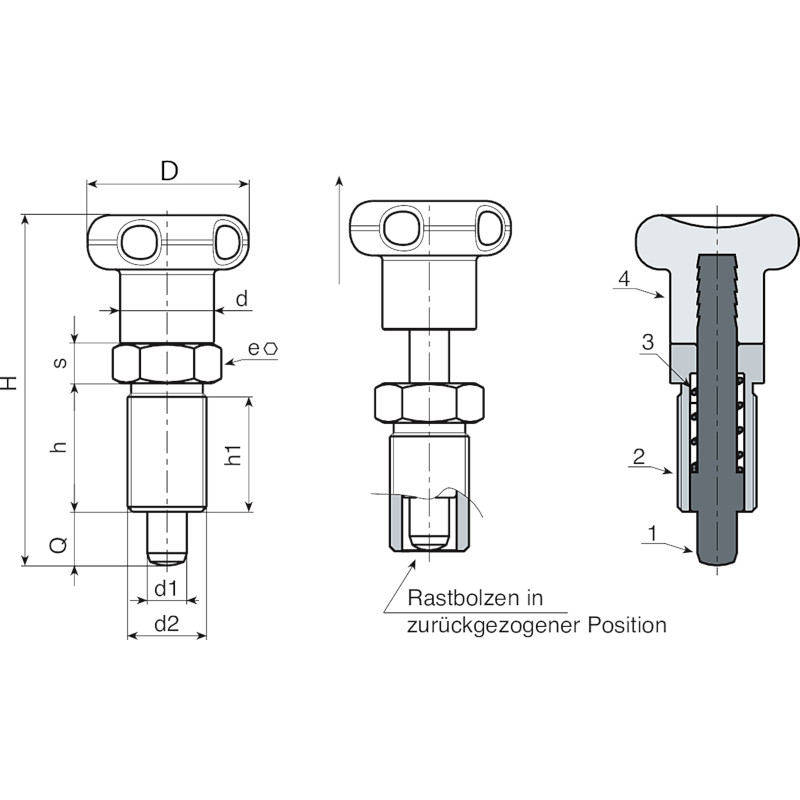

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0001 W912010.Q05X0801 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0002 W912012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0004 W912016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0006 W912016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0001 W912020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 12 15 128

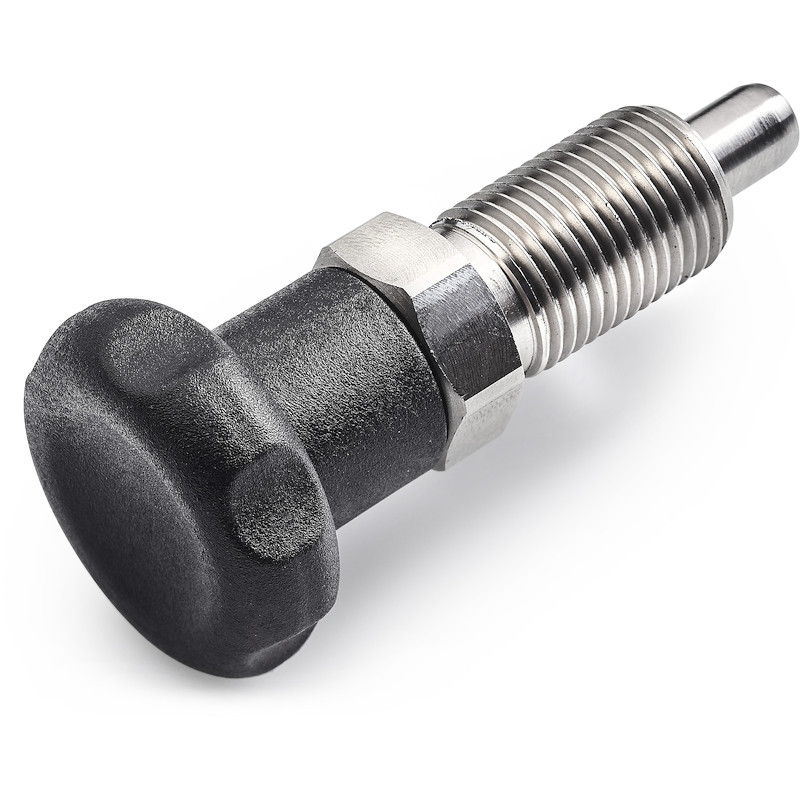

Ausführung W912 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0002 W912010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0001 W912012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0005 W912016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0001 W912016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0002 W912020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 12 15 128
