W721CIN

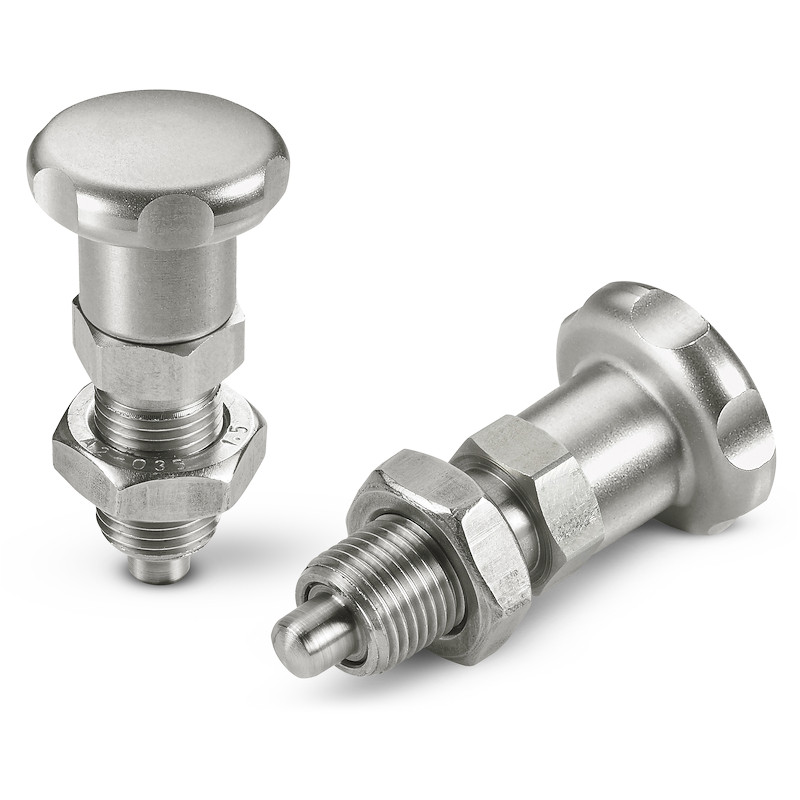

Rastbolzen mit Feinsteigung - Ganzedelstahl

RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

Ausf. 22V01-0124

RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

W721CIN - RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

(1) Raststift aus Edelstahl (AISI 303).
(2) Sechskantmutter aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W721CIN - mit Mutter

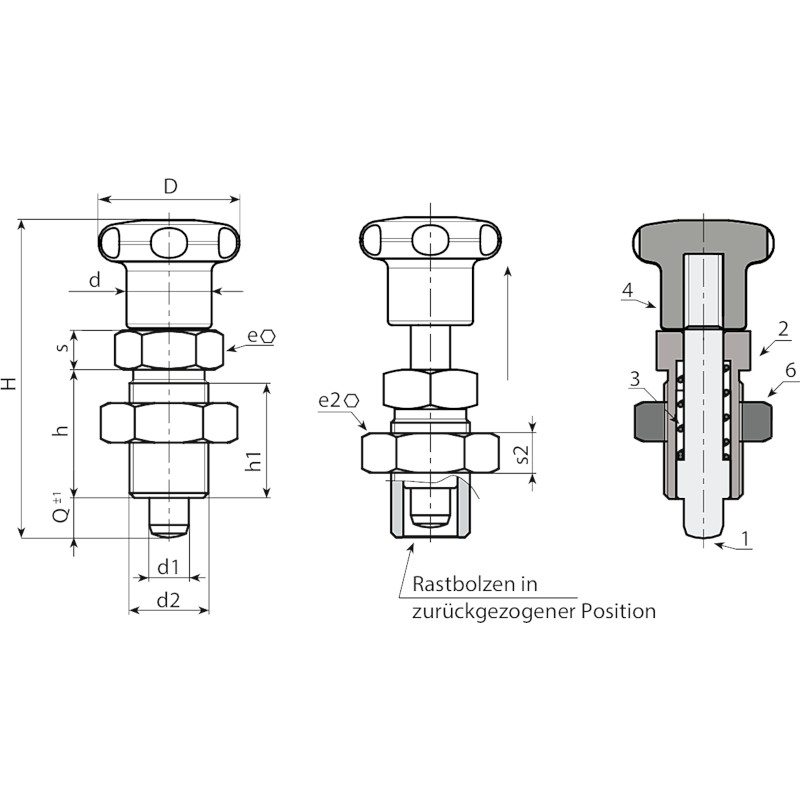

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
