Rastbolzen mit Feinsteigung - mit Griff

RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

W801 - RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER

(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3-5) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W801:
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (5) Kontermutter aus Stahl (UNI 5589).
    W801CIN:
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    (4) Matt.
    (1-2-3-5) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W801:
    (1-2-5) Brüniert.
    W801CIN:
    (1-2-5) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte

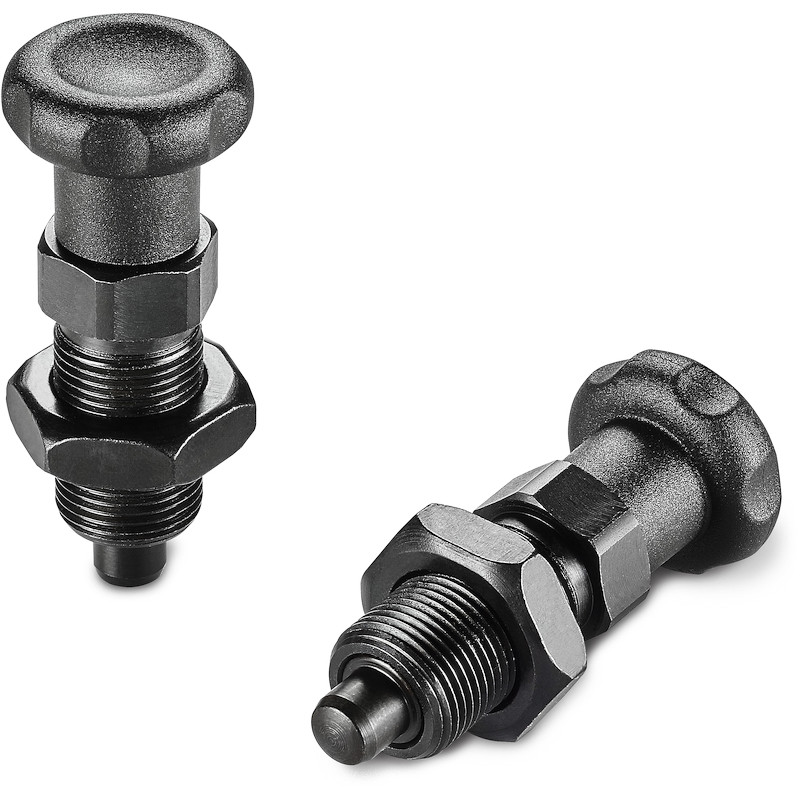

Ausführung W801 - aus brüniertem Stahl

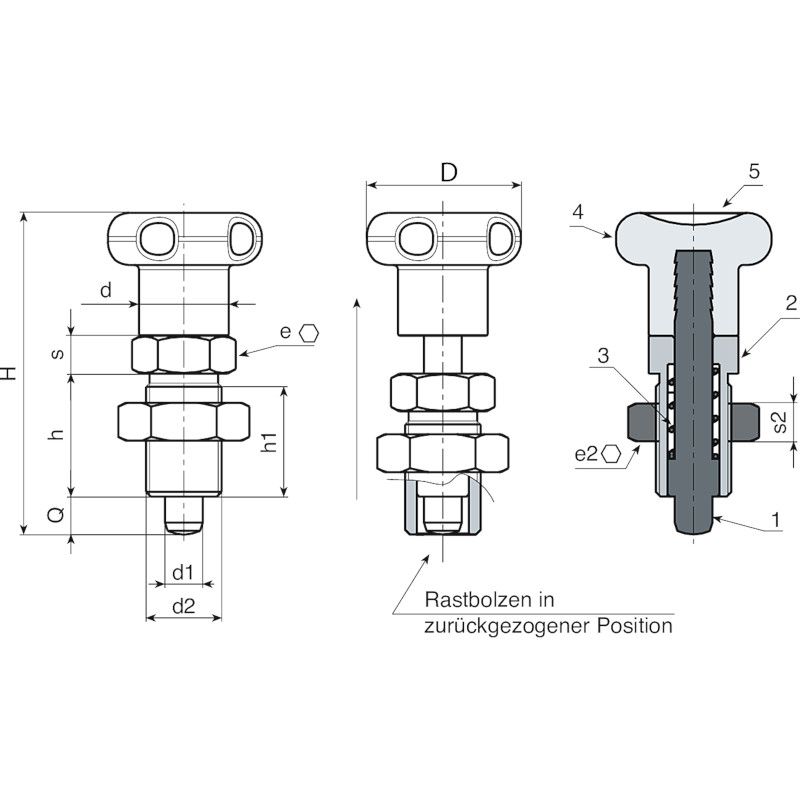

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0007 W801.Q0501 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0008 W801.Q0601 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0009 W801.Q0801 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0010 W801.Q1001 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153

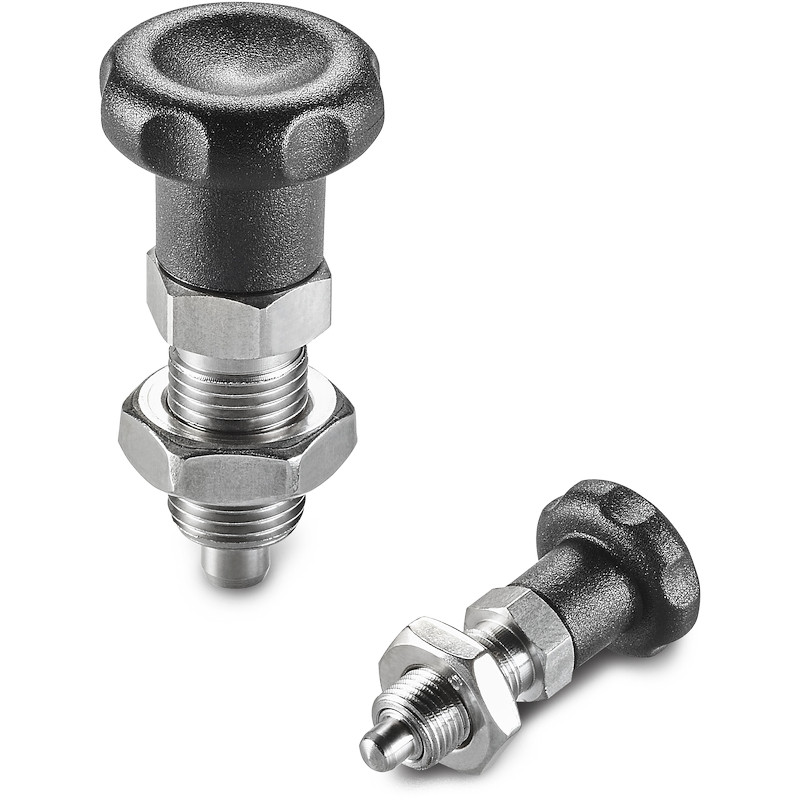

Ausführung W801 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0001 W801.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0003 W801.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0004 W801.I0801CIN 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0006 W801.I1001CIN 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
