Rastbolzen mit Feinsteigung - mit Griff

RASTBOLZEN AUS STAHL MIT T-GRIFF

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT T-GRIFF

W270 - RASTBOLZEN AUS STAHL MIT T-GRIFF

(3) Feder aus Edelstahl (AISI 301).
(4) T-Griff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3-5) Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    (4) T-Griff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W270:
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    W270CIN:
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:
    (4) Matt.
    (1-2-3-5) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W270:
    (1-2-5) Brüniert.
    W270CIN:
    (1-2-5) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der T-Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

Alternativprodukte

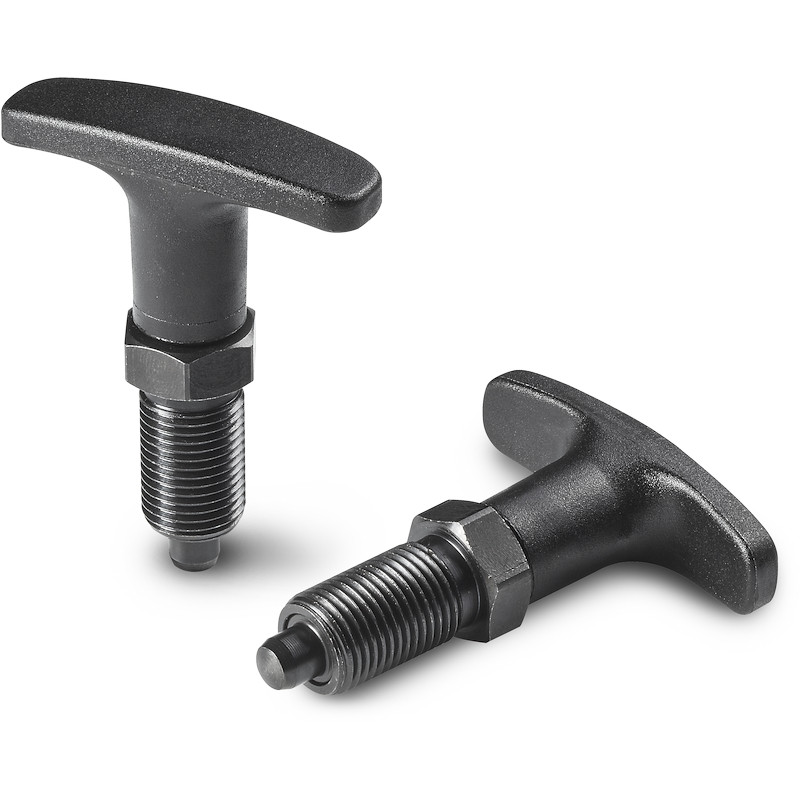

Ausführung W270 - aus brüniertem Stahl

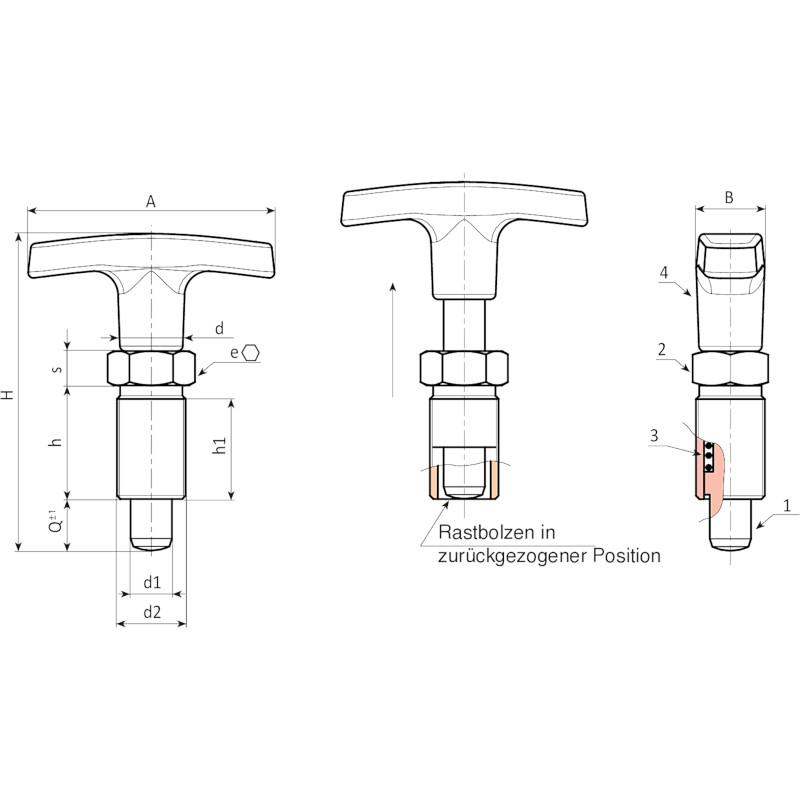

Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0007 W270.Q0501 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0008 W270.Q0601 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0009 W270.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0010 W270.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136

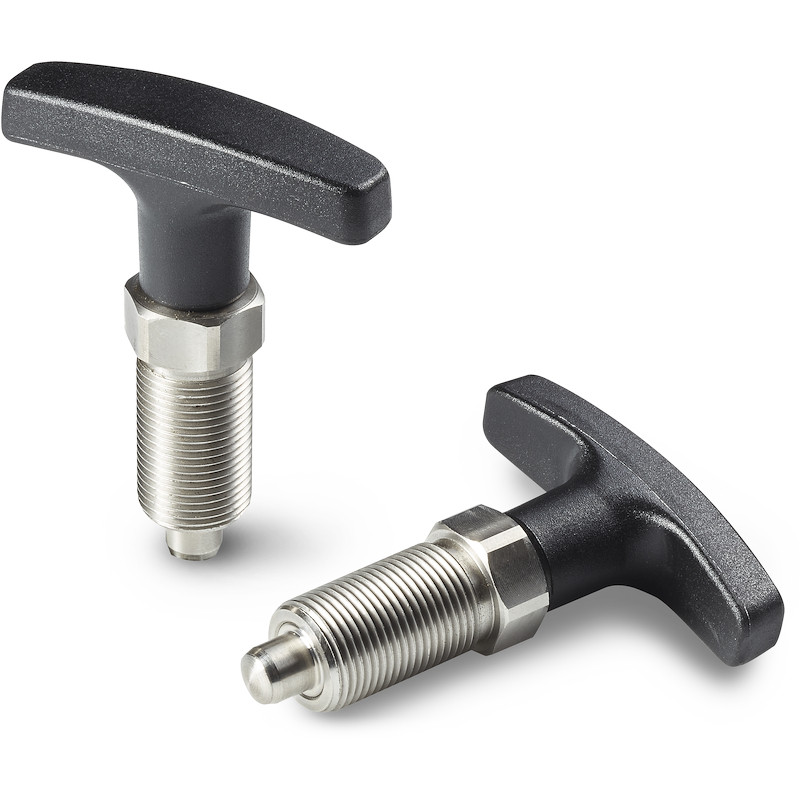

Ausführung W270CIN - aus Edelstahl (AISI 303)
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0001 W270.I0501CIN 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0002 W270.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0003 W270.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0004 W270.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
