22

W721CIN

Spintori filettati passo fine - Inox integrale

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

W721CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).

Satinata.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato tornito in acciaio inox, (Aisi 303).
    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    Satinata.

    Colore:
    Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta e per quantità lo spintore può essere fornito completamente smontato.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W721CIN - con dado

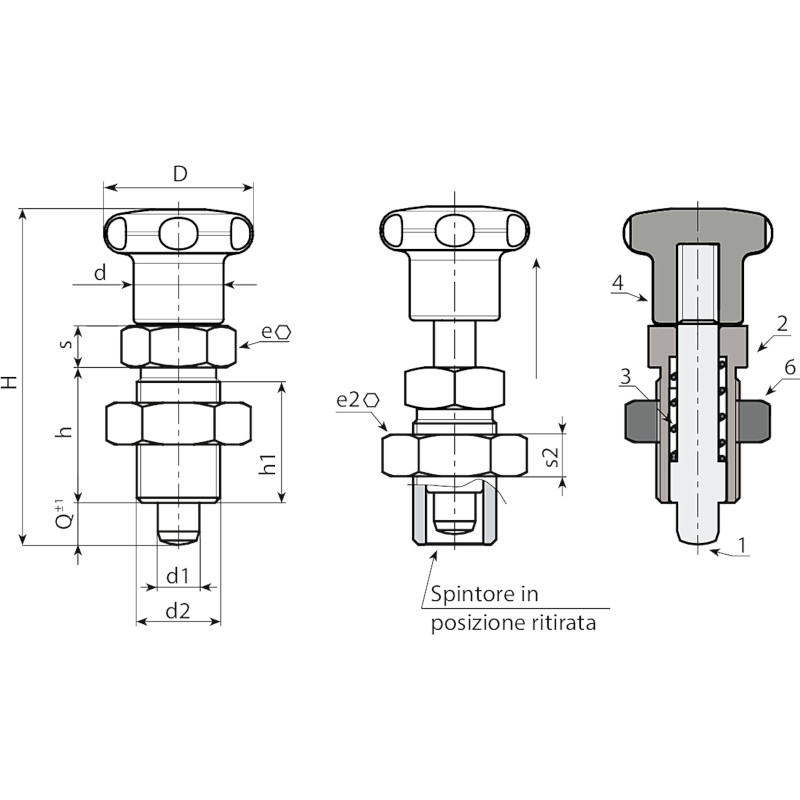

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
