W913

Spintori filettati passo fine - con pomello

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E DADO DI BLOCCAGGIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E DADO DI BLOCCAGGIO

W913 - POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO E DADO DI BLOCCAGGIO

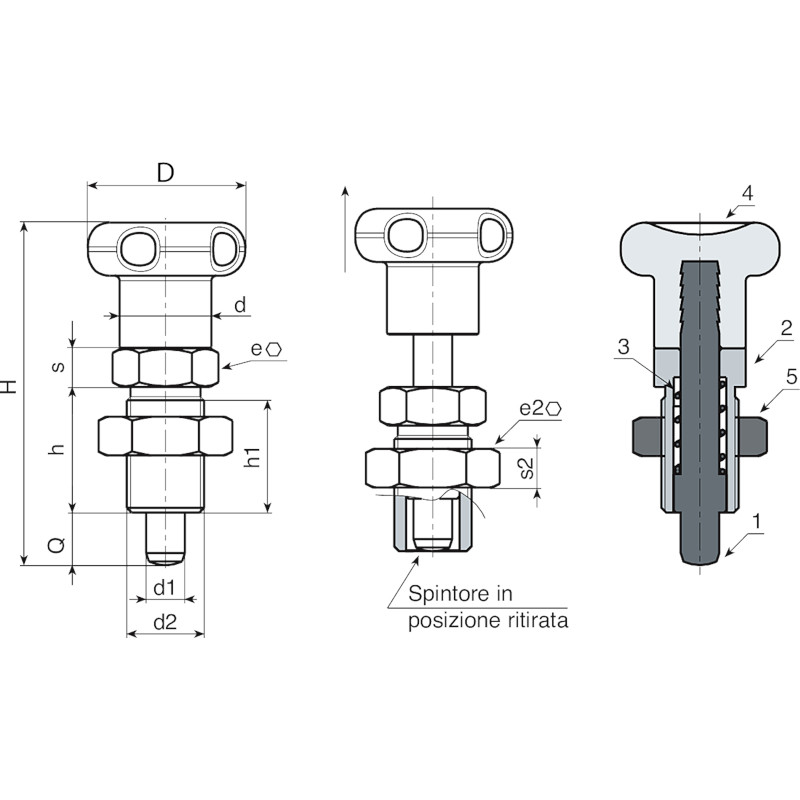

(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2-5) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W913:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W913CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    (4) Satinata.
    (1-2-5) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    W913:
    (1-2-5) Brunito.
    W913CIN:
    (1-2-5) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W913 - in acciaio brunito
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0001 W913010.Q05X0801 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0001 W913012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0006 W913016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0007 W913016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0002 W913020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0002 W913010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0002 W913012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0005 W913016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0001 W913016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0001 W913020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
