W722CIN

Spintori filettati passo fine - Inox integrale

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

W722CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).

Satinata.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato tornito in acciaio inox, (Aisi 303).

    Superficie:
    Satinata.

    Colore:
    Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Su richiesta e per quantità lo spintore può essere fornito completamente smontato.

Prodotti alternativi
Versione W722 CIN - senza dado

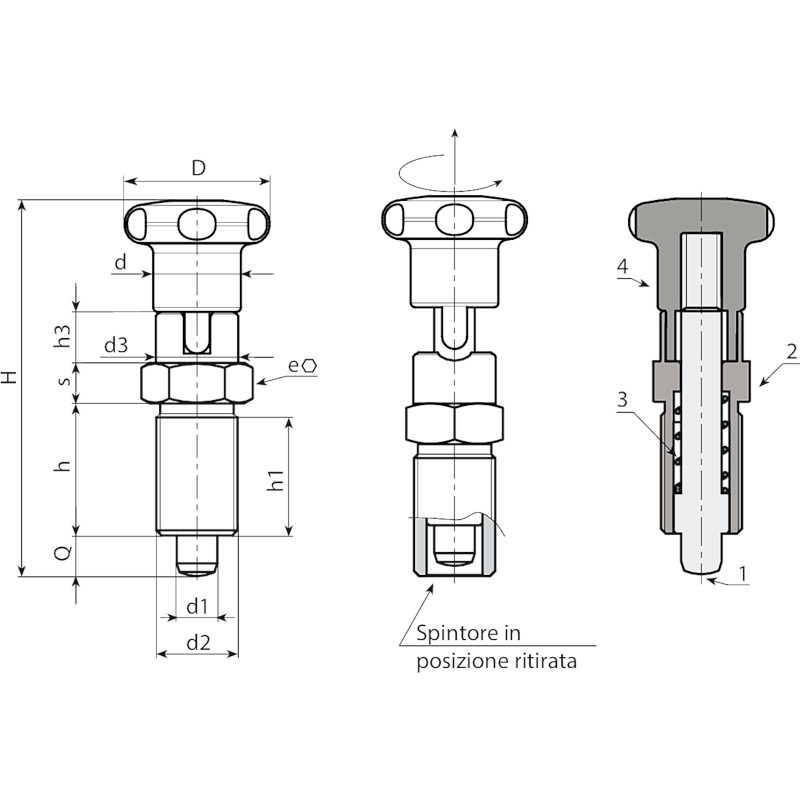

Codice Art. D H h h1 h3 d2 d d3 e s d1 -0,02 -0,04 Q 3D
W722.0001 W722.I0501CIN 22 52 17 15 6.5 M10x1 12 12 12 5 5 5 -
W722.0002 W722.I0601CIN 27 61 20 18 7.5 M12x1,5 14 14 14 6 6 6 -
W722.0004 W722.I0801CIN 32 77 26 23 9.5 M16x1,5 19 19 19 8 8 8 -
W722.0005 W722.I1001CIN 33 90 33 30 11.5 M20x1,5 19 19 22 10 10 10 210
