W271

Spintori filettati passo fine - con pomello

TIRANTI CON SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

Ver. 22V01-0124

TIRANTI CON SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

W271 - TIRANTI CON SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

(3) Molla in acciaio inox, (Aisi 301).
(4) Tirante in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2-3-5) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Tirante in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W271:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W271CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    (4) Satinata.
    (1-2-3-5) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    W271: (1-2-5) Brunito.
    W271CIN: (1-2-5) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta e per quantità, il tirante può essere fornito con colori come da tabella colori.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W271 - in acciaio brunito

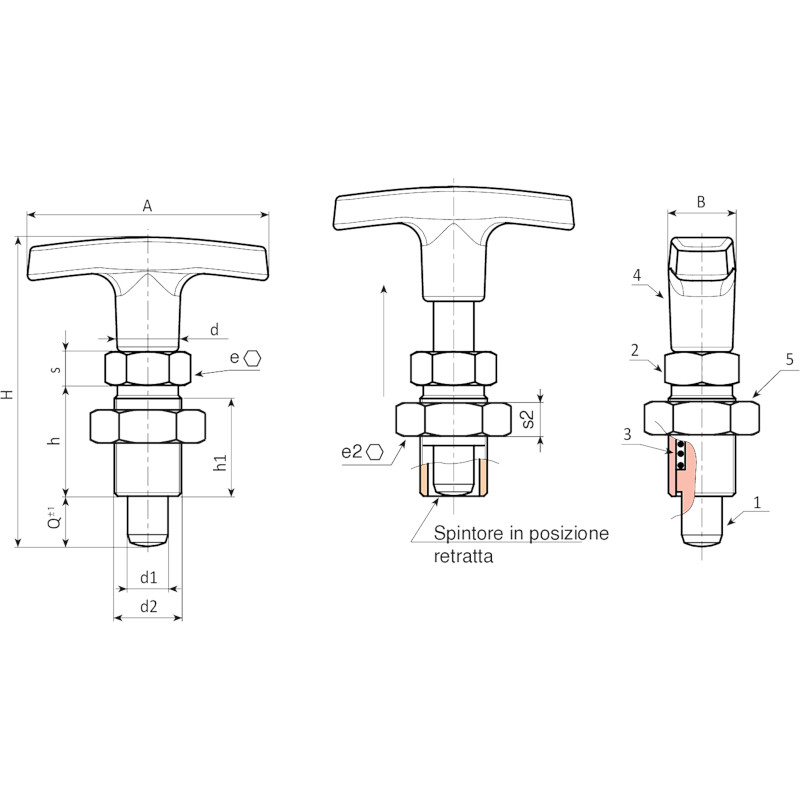

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Versione W271 CIN - in acciaio inox (Aisi 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
