Émbolos de indexación roscados de paso fino - con botón

MANGOS EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON TUERCA DE BLOQUEO

Ver. 22V01-0124

MANGOS EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON TUERCA DE BLOQUEO

W271 - MANGOS EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON TUERCA DE BLOQUEO

(3) Muelle de acero inoxidable (AISI 301).
(4) Mango en T de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-3-5) Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Mango en T de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W271:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    (5) Tuerca de bloqueo roscada de acero (UNI 5589).
    W271CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    (4) Satinada.
    (1-2-3-5) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W271: (1-2-5) Pavonado.
    W271CIN: (1-2-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, el mango en T se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W271 - de acero pavonado

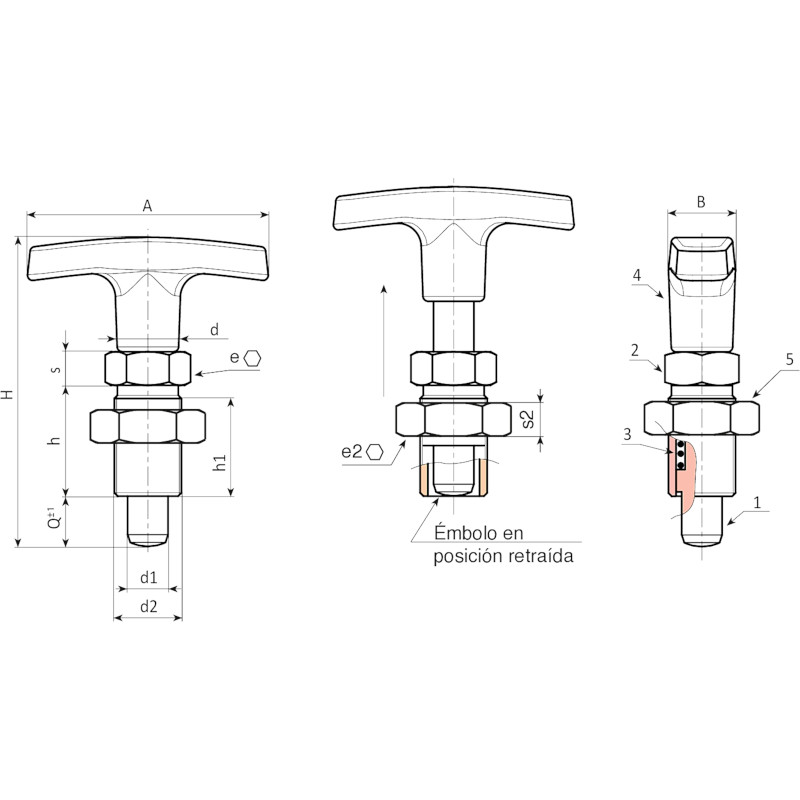

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Versión W271 CIN - de acero inoxidable (AISI 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
