W271

Kierteitetyt lukitustapit, hieno kierre - nupillinen

T-KAHVAT, JOISSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

Ver. 22V01-0124

T-KAHVAT, JOISSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

W271 - T-KAHVAT, JOISSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

(3) Ruostumaton teräsjousi (AISI 301).
(4) T-kahva vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2-3-5) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) T-kahva vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W271:
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    W271CIN:
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    (4) Satinoitu.
    (1-2-3-5) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W271: (1-2-5) Mustattu.
    W271CIN: (1-2-5) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Määrästä riippuen t-kahva voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W271 - mustattua terästä

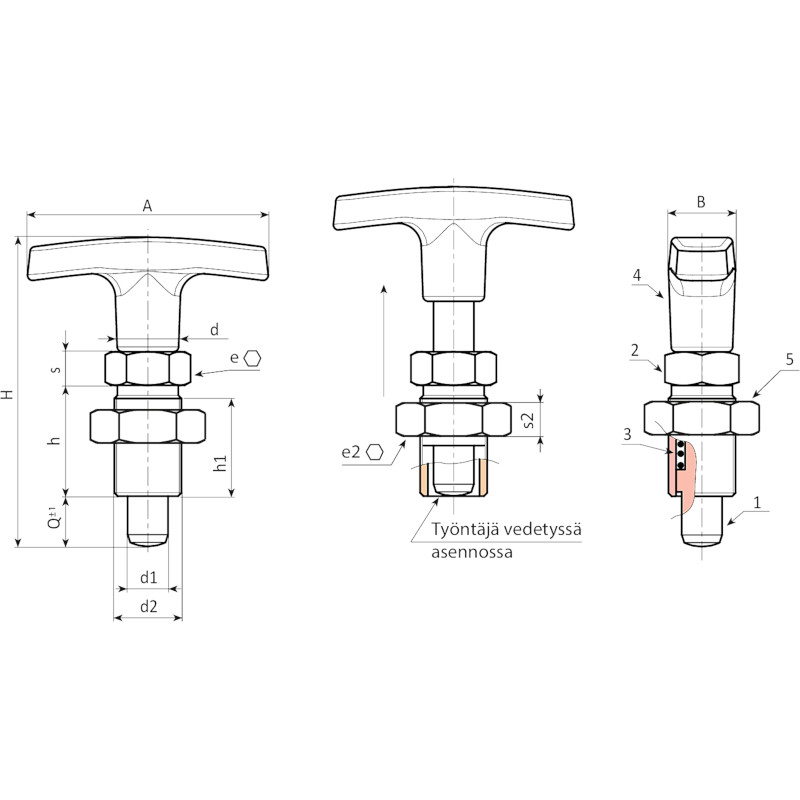

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Versio W271 CIN - ruostumatonta terästä (AISI 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
