22

W271

Finom osztású indexelő hernyócsavarok - gombbal

T-FOGANTYÚK ACÉL INDEXELŐ HERNYÓCSAVARRAL ÉS ZÁRÓANYÁVAL

Ver. 22V01-0124

T-FOGANTYÚK ACÉL INDEXELŐ HERNYÓCSAVARRAL ÉS ZÁRÓANYÁVAL

W271 - T-FOGANTYÚK ACÉL INDEXELŐ HERNYÓCSAVARRAL ÉS ZÁRÓANYÁVAL

(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid T-fogantyú. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.

(4) Szatén.
(1-2-3-5) Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    (4) Merevített poliamid T-fogantyú. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.
    W271:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    (5) Menetes acél záróanya (UNI 5589).
    W271CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:
    (4) Szatén.
    (1-2-3-5) Sima.

    Szín:
    (4) Fekete (RAL 9011).
    W271: (1-2-5) Fekete oxiddal kezelt.
    W271CIN: (1-2-5) Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a T-fogantyút [oldal:TitoloTabellaColori.
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

Alternatív termékek
W271 változat - fekete oxiddal kezelt acél

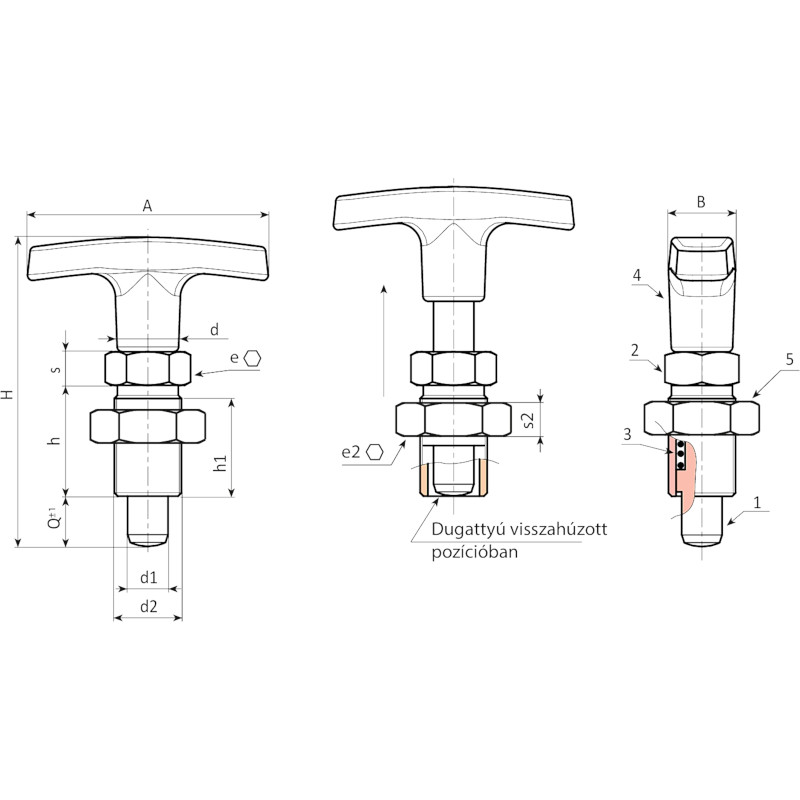

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
W271 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
