W271

Blokkeerbouten met fijne schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER - MET T-HANDGREEP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER - MET T-HANDGREEP

W271 - GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER - MET T-HANDGREEP

(3) Veer in RVS (AISI 301).
(4) T-handgreep in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-3-5) Glad.

  • Technische kenmerken

    Materiaal:
    (3) Veer in RVS (AISI 301).
    (4) T-handgreep in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W271:
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (5) Getapte contramoer in staal (UNI 5589).
    W271CIN:
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-3-5) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W271: (1-2-5) Gebruineerd.
    W271CIN: (1-2-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan de T-handgreep worden geleverd in de kleuren van de kleurentabel.
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W271 - in gebruineerd staal

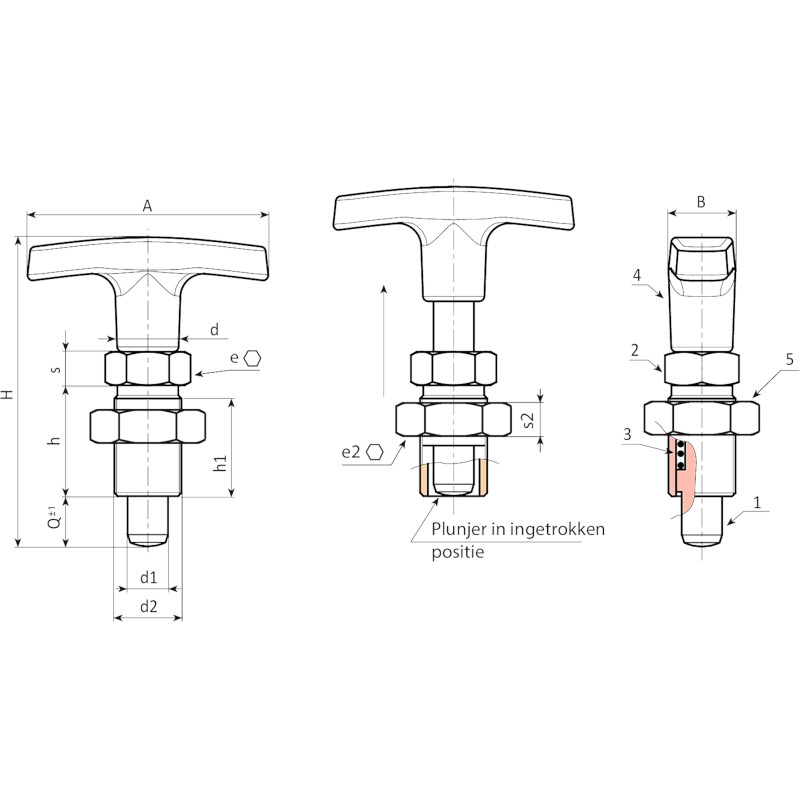

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Versie W271 CIN - in RVS (AISI 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
