W801

Штифты стопорные резьбовые с мелким шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

W801 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-3-5) Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W801:
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W801CIN:
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4) Сатинирован.
    (1-2-3-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W801:
    (1-2-5) Воронен.
    W801CIN:
    (1-2-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W801 - из вороненой стали

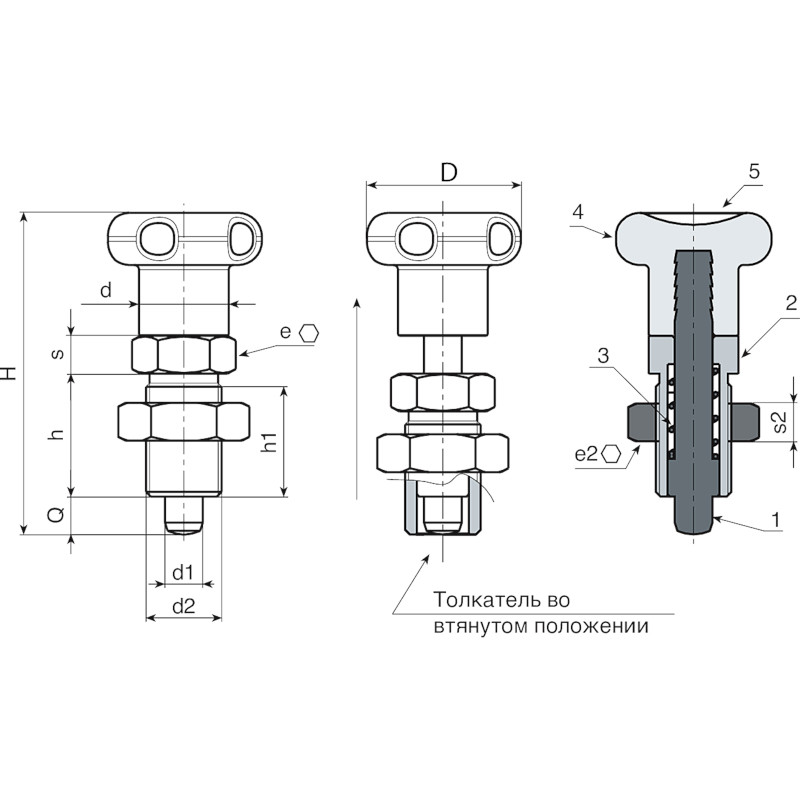

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0007 W801.Q0501 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0008 W801.Q0601 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0009 W801.Q0801 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0010 W801.Q1001 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
Версия W801 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0001 W801.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0003 W801.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0004 W801.I0801CIN 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0006 W801.I1001CIN 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
