W801

Kierteitetyt lukitustapit, hieno kierre - nupillinen

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

Ver. 22V01-0124

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

W801 - NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI

(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2-3-5) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W801:
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    W801CIN:
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    (4) Satinoitu.
    (1-2-3-5) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W801:
    (1-2-5) Mustattu.
    W801CIN:
    (1-2-5) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W801 - mustattua terästä

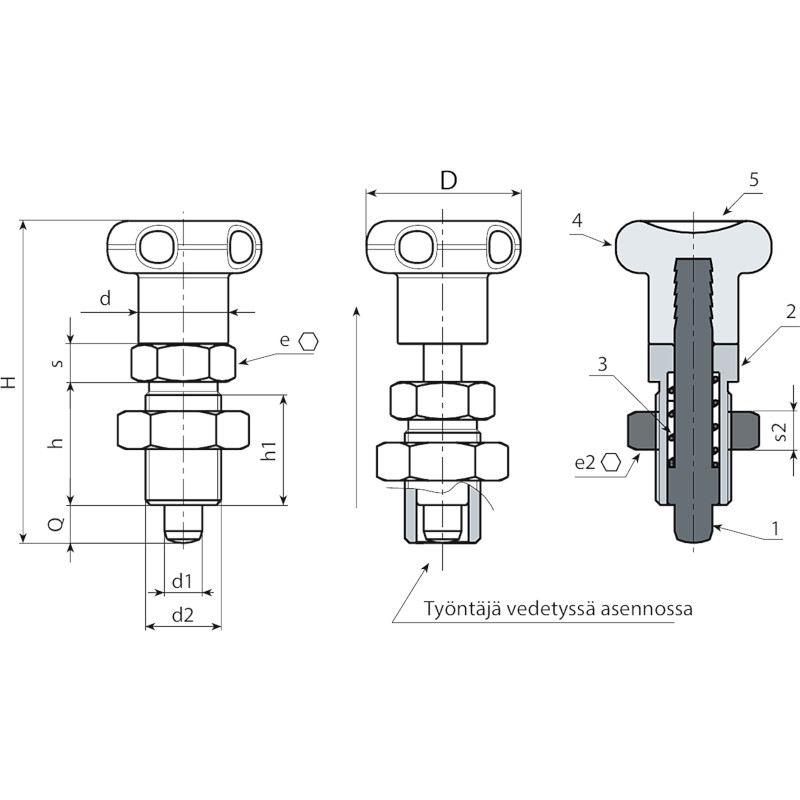

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0007 W801.Q0501 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0008 W801.Q0601 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0009 W801.Q0801 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0010 W801.Q1001 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
Versio W801 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0001 W801.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0003 W801.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0004 W801.I0801CIN 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0006 W801.I1001CIN 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
