W913

Blokkeerbouten met fijne schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER - MET KNOP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER - MET KNOP

W913 - GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER - MET KNOP

(3) Veer in RVS (AISI 301).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-5) Glad.

  • Technische kenmerken

    Materiaal:
    (3) Veer in RVS (AISI 301).
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W913:
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (5) Getapte contramoer in staal (UNI 5589).
    W913CIN:
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-5) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W913:
    (1-2-5) Gebruineerd.
    W913CIN:
    (1-2-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W913 - in gebruineerd staal

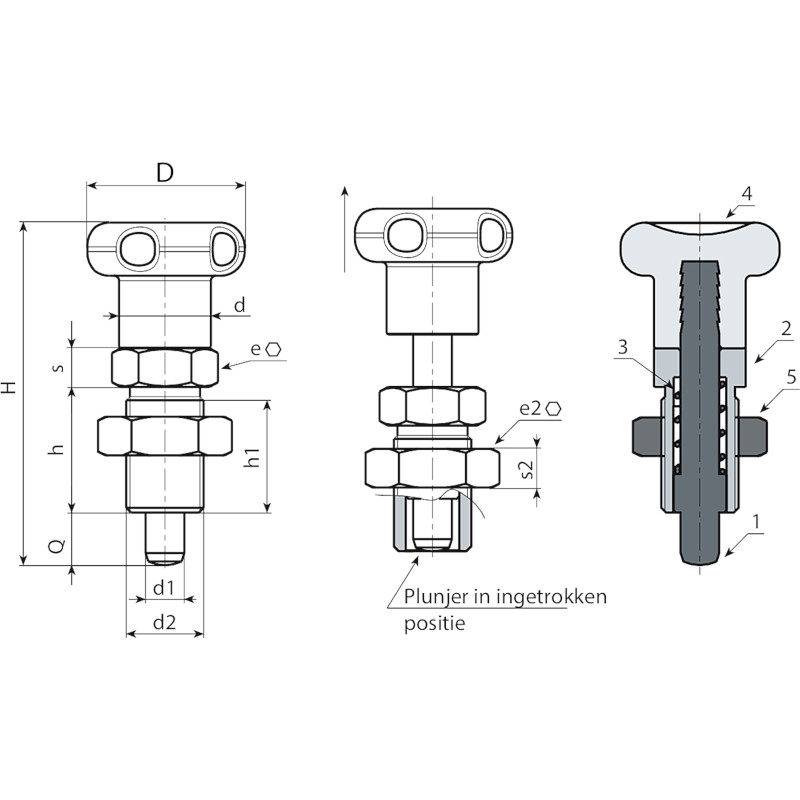

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0001 W913010.Q05X0801 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0001 W913012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0006 W913016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0007 W913016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0002 W913020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0002 W913010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0002 W913012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0005 W913016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0001 W913016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0001 W913020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
