W721CIN

Émbolos de indexación roscados de paso fino - inoxidable integral

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL - CON TUERCA

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL - CON TUERCA

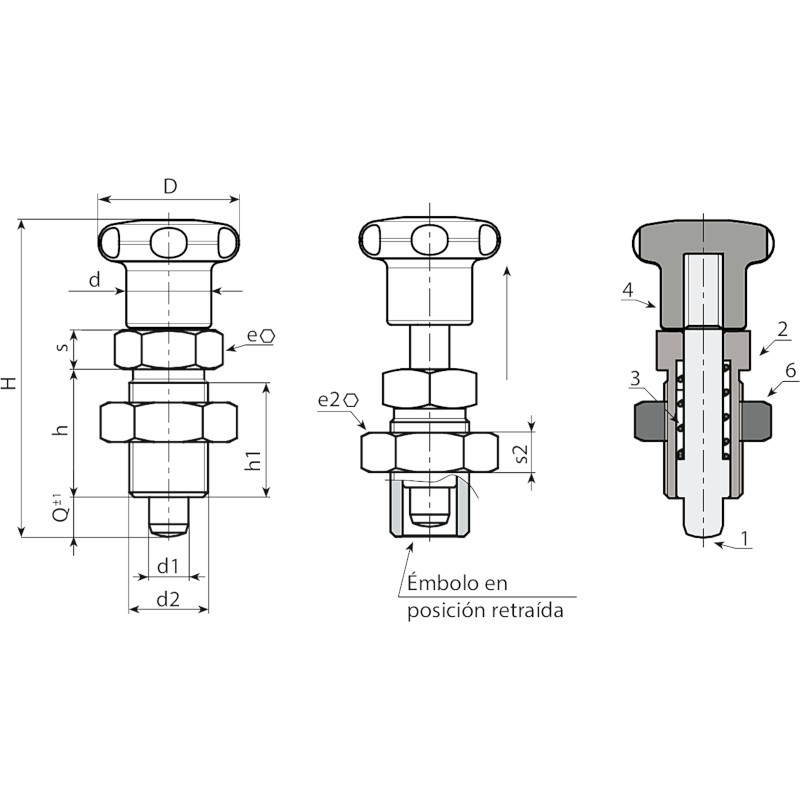

W721CIN - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL - CON TUERCA

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).

Satinada.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    Satinada.

    Color:
    Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, el émbolo de indexación se puede suministrar completamente desmontado.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W721CIN - con tuerca
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
