W806

Émbolos de indexación con cuerpo liso y elementos de fijación alternativos

BOTÓN CON ÉMBOLO DE INDEXACIÓN LISO SOLDABLE DE ACERO PAVONADO

Ver. 22V01-0124

(4) Botón de lóbulos de poliamida reforzada.
Resistente a aceites y grasas.

(4) Satinada.
(1-2) Lisa.

  • Características técnicas

    Materiales:
    (4) Botón de lóbulos de poliamida reforzada.
    Resistente a aceites y grasas.

    Superficie:
    (4) Satinada.
    (1-2) Lisa.

    Color:
    (4) Negro (RAL 9011).
    (1-2) Negro pavonado.

    Insertos:
    (3) Muelle de acero galvanizado.
    (2) Cuerpo liso perforado de acero soldable.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.

    ATENCIÓN:
    Para evitar problemas durante la soldadura del cuerpo de acero a la maquinaria, el botón de plástico se suministra desmontado. El botón se puede enroscar una vez que la pieza se ha enfriado.

Productos alternativos

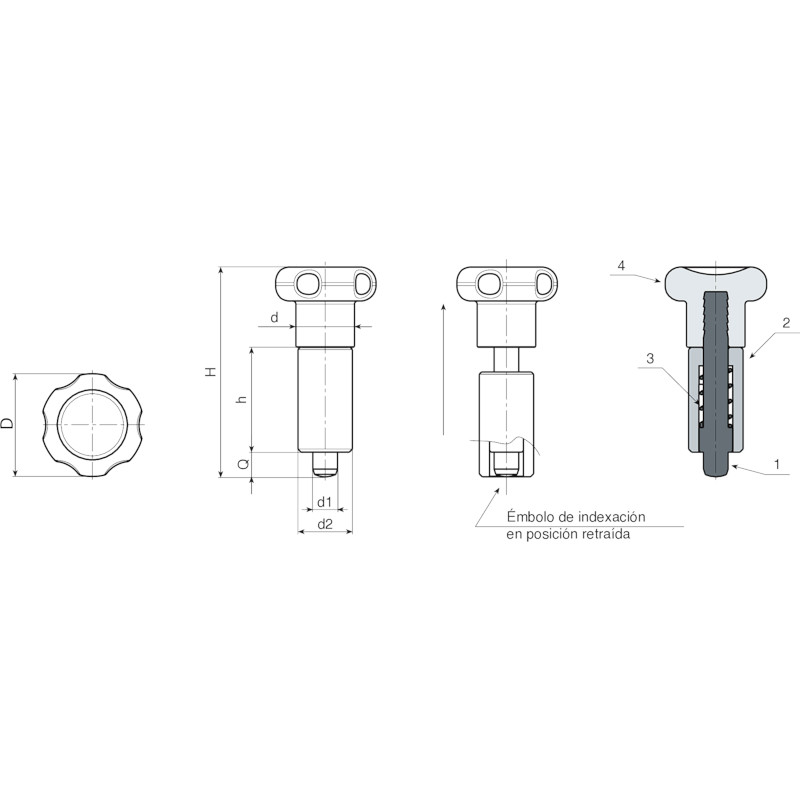

Codice Art. D H h d2 d d1 -0,02 -0,04 Q 3D
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
