Émbolos de indexación roscados de paso fino - con botón

MANGO EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

Ver. 22V01-0124

MANGO EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

W270 - MANGO EN T CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

(3) Muelle de acero inoxidable (AISI 301).
(4) Mango en T de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-3-5) Lisa.

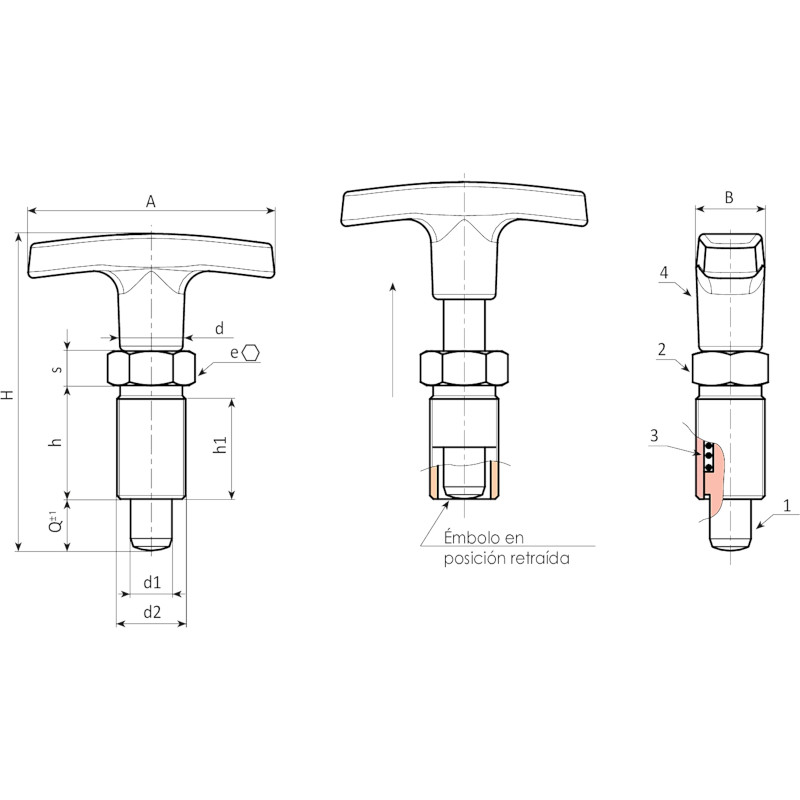

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Mango en T de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W270:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W270CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    (4) Satinada.
    (1-2-3-5) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W270:
    (1-2-5) Pavonado.
    W270CIN:
    (1-2-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, el mango en T se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.

Productos alternativos
Versión W270 - de acero pavonado
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0007 W270.Q0501 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0008 W270.Q0601 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0009 W270.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0010 W270.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
Versión W270CIN - de acero inoxidable (AISI 303)
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0001 W270.I0501CIN 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0002 W270.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0003 W270.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0004 W270.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
