Émbolos de indexación roscados de paso fino - sin botón

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO

Ver. 22V01-0124

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO

W910 - ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO

(3) Muelle de acero inoxidable (AISI 301).
W910:

Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    W910:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W910CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    Lisa.

    Color:
    W910: Pavonado.
    W910CIN: Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Ninguna.

    Nota:
    Esta versión de émbolo de indexación se puede acoplar con cualquier pomo con casquillo roscado, disponible por separado (véanse las fotografías adicionales).

Productos alternativos
Versión W910 - de acero pavonado

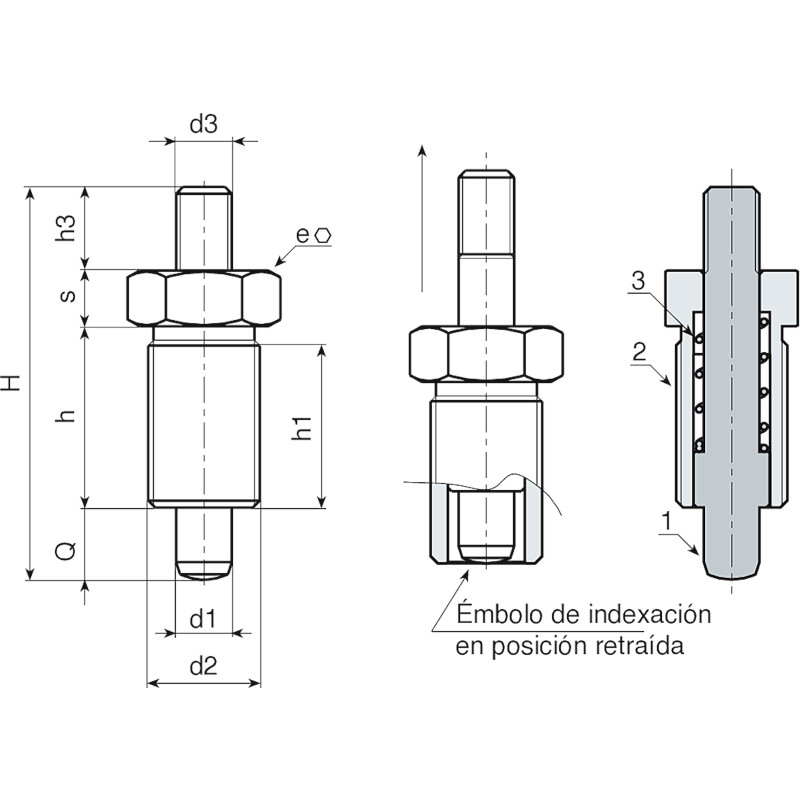

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104
Versión W910 CIN - de acero inoxidable (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
