22

W800

Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

W800 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO

(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-3) Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W800:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W800CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    (4) Satinada.
    (1-2-3) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W800:
    (1-2) Pavonado.
    W800CIN:
    (1-2) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.

Productos alternativos
Versión W800 - de acero pavonado

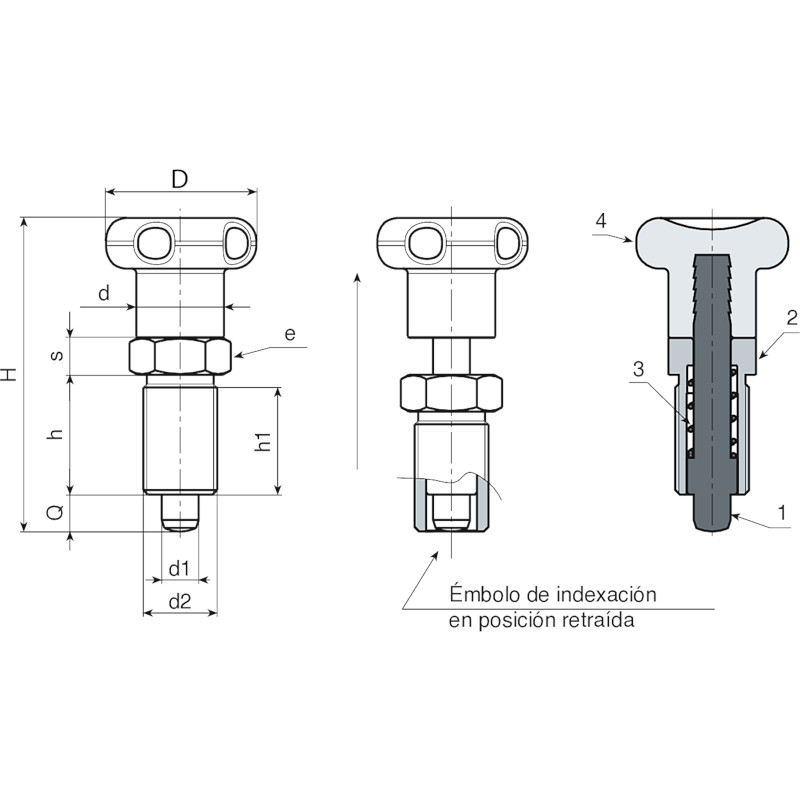

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0006 W800.Q0501 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0007 W800.Q0601 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0008 W800.Q0801 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0010 W800.Q1001 33 79 33 30 M20x1,5 19 22 10 10 10 123
Versión W800 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0001 W800.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0002 W800.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0003 W800.I0801CIN 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0005 W800.I1001CIN 33 79 33 30 M20x1,5 19 22 10 10 10 123
