Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO SIN ANILLO ROSCADO DE ACERO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO SIN ANILLO ROSCADO DE ACERO

W804 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO SIN ANILLO ROSCADO DE ACERO

(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2) Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W804:
    (2) Cuerpo roscado de acero de alta resistencia, con alojamiento para llave.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    W804CIN:
    (2) Cuerpo roscado de acero inoxidable (AISI 303), con alojamiento para llave.
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    Superficie:
    (4) Satinada.
    (1-2) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W804:
    (1-2) Pavonado.
    W804CIN:
    (1-2) Natural.

    Llave de fijación:
    Bajo pedido está disponible la llave de ajuste código W807.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.
    Bajo pedido se pueden suministrar las llaves de ajuste.

Productos alternativos
Versión W804 - de acero pavonado

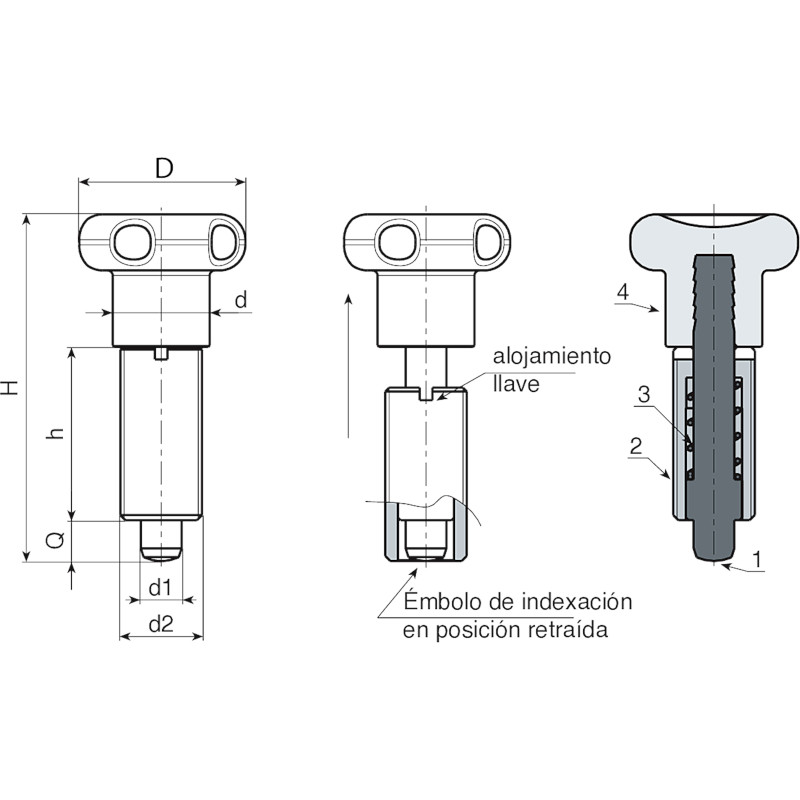

Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0005 W804.Q0501 22 45 22 M10x1 12 5 5 16 W807.05
W804.0006 W804.Q0601 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0007 W804.Q0801 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0008 W804.Q1001 33 79 43 M20x1,5 19 10 10 113 W807.10
Versión W804 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0001 W804.I0501CIN 22 45 22 M10x1 12 5 5 16 W807.05
W804.0002 W804.I0601CIN 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0003 W804.I0801CIN 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0004 W804.I1001CIN 33 79 43 M20x1,5 19 10 10 113 W807.10
