W910

Finom osztású indexelő hernyócsavarok - gomb nélkül

ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL

Ver. 22V01-0124

ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL

W910 - ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL

(3) Rozsdamentes acélrugó (AISI 301).
W910:

Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    W910:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    W910CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    Felületkikészítés:
    Sima.

    Szín:
    W910: Fekete oxiddal kezelt.
    W910CIN: Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:
    Nincs.

    Megjegyzés:
    Ez a dugattyú változat bármilyen, menetes betéttel ellátott kézikerékhez csatlakoztatható, amit külön kell megrendelni (lásd a kiegészítő képeket).

Alternatív termékek
W910 változat - fekete oxiddal kezelt acél

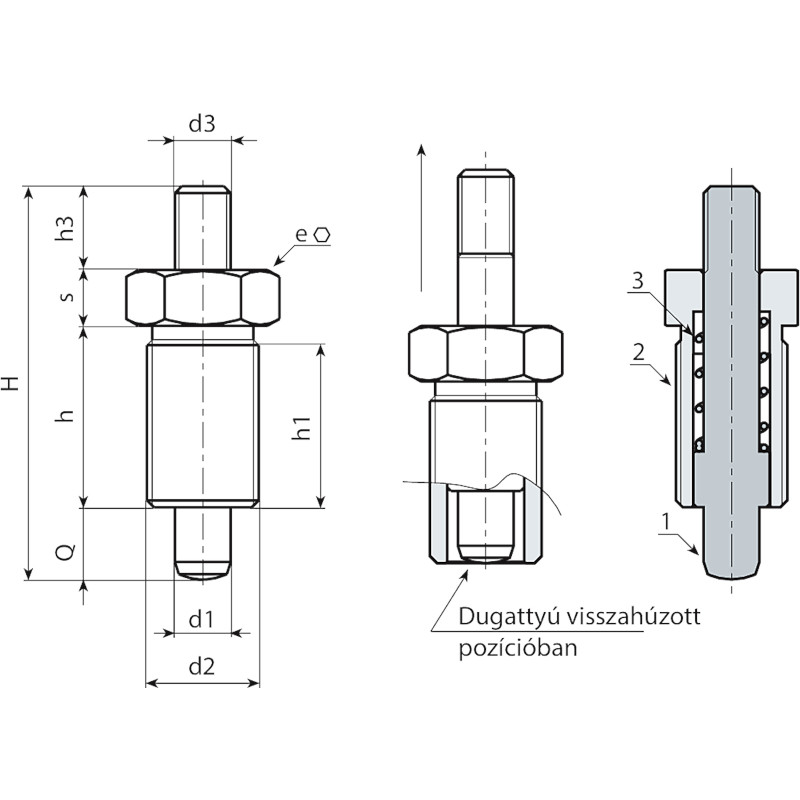

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104
W910 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
