W910

Штифты стопорные резьбовые с мелким шагом - без ручки

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С УДЛИНЕННЫМ НАКОНЕЧНИКОМ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С УДЛИНЕННЫМ НАКОНЕЧНИКОМ

W910 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С УДЛИНЕННЫМ НАКОНЕЧНИКОМ

(3) Пружина из нержавеющей стали (AISI 301).
W910:

Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    W910:
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    W910CIN:
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    Поверхность:
    Гладк.

    Цвет:
    W910: Воронен.
    W910CIN: Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:
    Нет.

    Примечание:
    Данное исполнение может быть соединено с любым маховичком с резьбовой втулкой, который заказывается отдельно (см. дополнительные фото).

Альтернативные изделия
Версия W910 - из вороненой стали

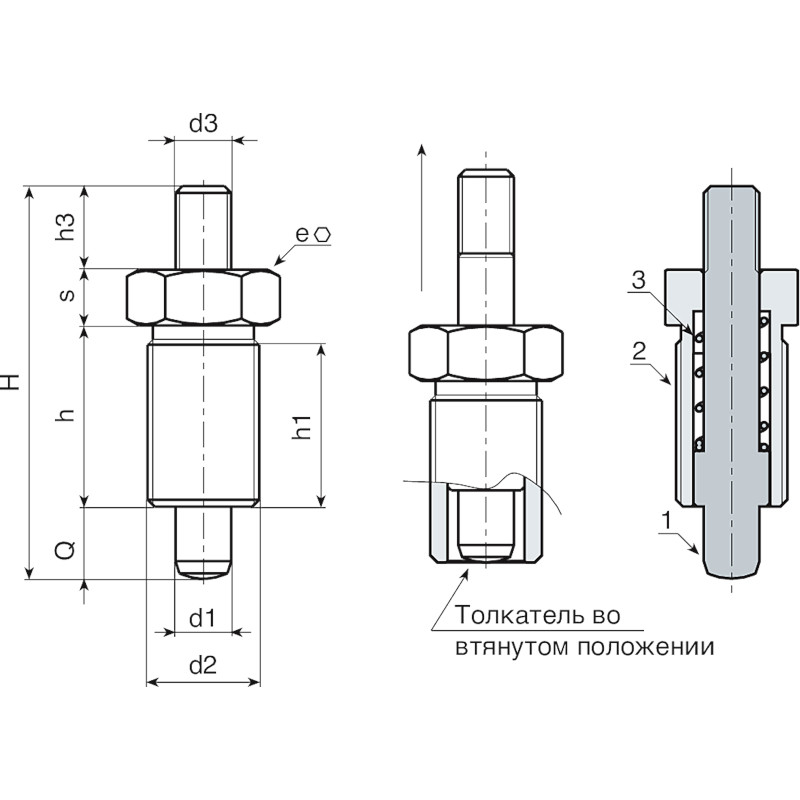

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104
Версия W910 CIN - из нержавеющей стали (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
