W798

Trzpienie ustalające gwintowane o dużym skoku – bez gałki

TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM – Z NAKRĘTKĄ

Wer. 22V01-0124

TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM – Z NAKRĘTKĄ

W798 - TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM – Z NAKRĘTKĄ

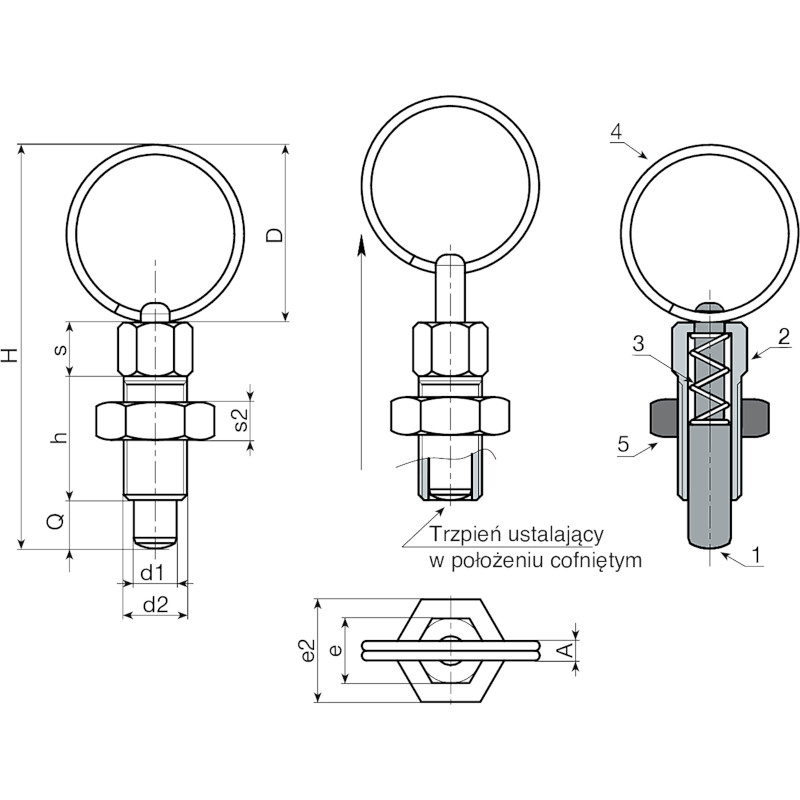

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(4) Pierścień sprężysty ze stali sprężynowej inox.

W798:
(2-5) Ocynk.

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Pierścień sprężysty ze stali sprężynowej inox.
    W798:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
    (3) Sprężyna ze stali ocynkowanej.
    (5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W798 CIN:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    W798:
    (2-5) Ocynk.
    (1-4) Naturalny.
    W798 CIN:
    (1-2-4-5) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W798 - ze stali ocynkowanej
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Wersja W798 CIN - ze stali inox (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
