Kierteitetyt lukitustapit, hieno kierre - nupillinen

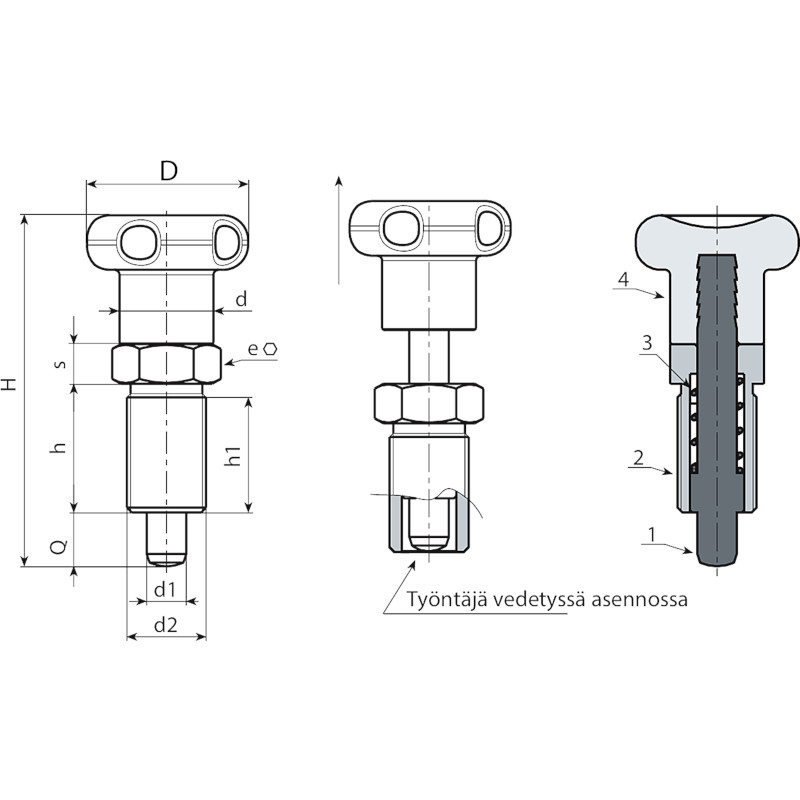

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA PIDENNETTY KÄRKIKAPPALE

Ver. 22V01-0124

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA PIDENNETTY KÄRKIKAPPALE

W912 - NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA PIDENNETTY KÄRKIKAPPALE

(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2-3) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W912:
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    W912CIN:
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).

    Pinta:
    (4) Satinoitu.
    (1-2-3) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W912:
    (1-2) Mustattu.
    W912CIN:
    (1-2) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.

Vaihtoehtoiset tuotteet
Versio W912 - mustattua terästä
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0001 W912010.Q05X0801 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0002 W912012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0004 W912016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0006 W912016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0001 W912020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 12 15 128
Versio W912 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0002 W912010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0001 W912012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0005 W912016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0001 W912016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0002 W912020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 12 15 128
