W804

Kierteitetyt lukitustapit, hieno kierre - nupillinen

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI

Ver. 22V01-0124

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI

W804 - NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI

(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.

(4) Satinoitu.
(1-2) Sileä.

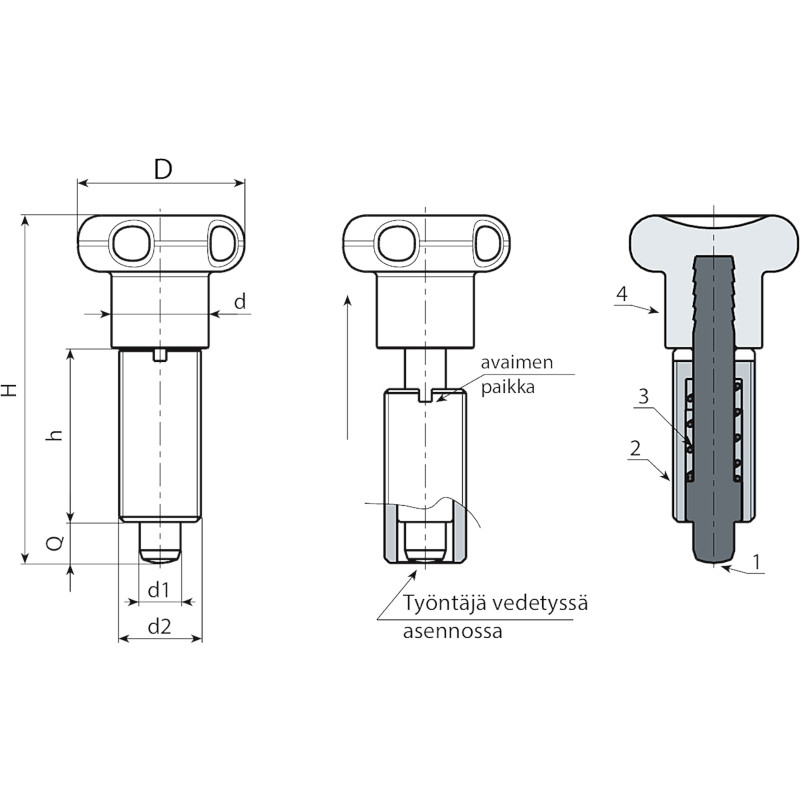

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    W804:
    (2) Kierteitetty runko sitkeää terästä, avainpesä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    W804CIN:
    (2) Kierteitetty runko ruostumatonta terästä (AISI 303), avainpesä.
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).

    Pinta:
    (4) Satinoitu.
    (1-2) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    W804:
    (1-2) Mustattu.
    W804CIN:
    (1-2) Käsittelemätön.

    Kiinnitysavain:
    Tilauksesta on saatavana kiristysavain, koodi W807.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.
    Tilauksesta on mahdollista toimittaa kiristysavaimet.

Vaihtoehtoiset tuotteet
Versio W804 - mustattua terästä
Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0005 W804.Q0501 22 45 22 M10x1 12 5 5 16 W807.05
W804.0006 W804.Q0601 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0007 W804.Q0801 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0008 W804.Q1001 33 79 43 M20x1,5 19 10 10 113 W807.10
Versio W804 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0001 W804.I0501CIN 22 45 22 M10x1 12 5 5 16 W807.05
W804.0002 W804.I0601CIN 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0003 W804.I0801CIN 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0004 W804.I1001CIN 33 79 43 M20x1,5 19 10 10 113 W807.10
